行为型——责任链模式

2022-08-23

设计模式

字数统计: 1.7k | 阅读时长≈ 6 分钟

概念

定义： 责任链模式是一种行为型设计模式，允许我们将请求沿着处理者链进行发送。收到请求后，每个处理者均可对请求进行处理，或将其传递给链上的下个处理者。

特点： 在责任链模式中，客户只需要将请求发送到责任链上即可，无需关心请求的处理细节和请求的传递过程，请求会自动进行传递。因此，责任链将请求的发送者和请求的处理者解耦了。

优点：

降低对象之间的耦合度。
增强系统的可扩展性。可以根据需求增加新的请求处理类，满足开闭原则
增强给对象指派职责的灵活性。当工作流程发生变化，可以动态地改变链内的成员或者调整顺序，也可以动态地新增或删除责任。
简化对象之间的连接。每个对象只需保持一个指向其后继者的引用，不需要保持其他所有处理者的引用，避免使用众多的if…else…
责任分担。每个类只处理自己该处理的工作，不处理的传递给下一个对象完成，明确各类的责任范围，符合类的单一职责原则。

缺点：

不能保证每个请求一定被处理。由于一个请求没有明确的接收者，所以不能保证它一定会被处理，该请求可能一直传到链的末端都得不到处理。
对比较长的职责链，请求的处理可能涉及多个处理对象，系统性能将受到一定影响。
职责链建立的合理性要靠客户端来保证，增加了客户端的复杂性，可能会由于职责链的错误设置而导致系统出错，如可能会造成循环调用。

应用场景： 1、有多个对象可以处理同一个请求，具体哪个对象处理该请求由运行时刻自动确定。 2、在不明确指定接收者的情况下，向多个对象中的一个提交一个请求。 3、可动态指定一组对象处理请求

实现

结构

责任链模式具有三个角色：

抽象处理者：定义一个处理请求的接口，包含抽象处理方法和一个后继连接。
具体处理者：实现抽象处理者的处理方法，判断能否处理本次请求，如果可以处理请求则处理，否则将该请求转给它的后继者。
客户类：创建处理链，并向链头的具体处理者对象提交请求，它不关心处理细节和请求的传递过程。

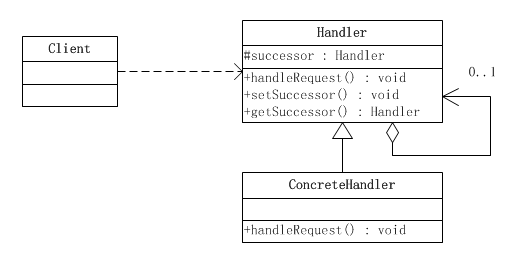

其类图如下：

示例

下面基于责任链模式实现一个简单的日志记录类，用于记录不同类型的日志。

我们创建抽象类 AbstractLogger，带有详细的日志记录级别。然后我们创建三种类型的记录器，都扩展了 AbstractLogger。每个记录器消息的级别是否属于自己的级别，如果是则相应地打印出来，否则将不打印并把消息传给下一个记录器。

步骤 1

创建抽象的记录器类。

public abstract class AbstractLogger {
   public static int INFO = 1;
   public static int DEBUG = 2;
   public static int ERROR = 3;

   protected int level;

   //责任链中的下一个元素
   protected AbstractLogger nextLogger;

   public void setNextLogger(AbstractLogger nextLogger){
      this.nextLogger = nextLogger;
   }

   public void logMessage(int level, String message){
      if(this.level <= level){
         write(message);
      }
      if(nextLogger !=null){
         nextLogger.logMessage(level, message);
      }
   }

   abstract protected void write(String message);

}

步骤 2

创建扩展了该记录器类的实体类。

public class ConsoleLogger extends AbstractLogger {

   public ConsoleLogger(int level){
      this.level = level;
   }

   @Override
   protected void write(String message) {
      System.out.println("Standard Console::Logger: " + message);
   }
}

public class ErrorLogger extends AbstractLogger {

   public ErrorLogger(int level){
      this.level = level;
   }

   @Override
   protected void write(String message) {
      System.out.println("Error Console::Logger: " + message);
   }
}

public class FileLogger extends AbstractLogger {

   public FileLogger(int level){
      this.level = level;
   }

   @Override
   protected void write(String message) {
      System.out.println("File::Logger: " + message);
   }
}

步骤 3

创建不同类型的记录器。赋予它们不同的错误级别，并在每个记录器中设置下一个记录器。每个记录器中的下一个记录器代表的是链的一部分。

public class ChainPatternDemo {

   private static AbstractLogger getChainOfLoggers(){

      AbstractLogger errorLogger = new ErrorLogger(AbstractLogger.ERROR);
      AbstractLogger fileLogger = new FileLogger(AbstractLogger.DEBUG);
      AbstractLogger consoleLogger = new ConsoleLogger(AbstractLogger.INFO);

      errorLogger.setNextLogger(fileLogger);
      fileLogger.setNextLogger(consoleLogger);

      return errorLogger;
   }

   public static void main(String[] args) {
      AbstractLogger loggerChain = getChainOfLoggers();

      loggerChain.logMessage(AbstractLogger.INFO, "This is an information.");

      loggerChain.logMessage(AbstractLogger.DEBUG,
         "This is a debug level information.");

      loggerChain.logMessage(AbstractLogger.ERROR,
         "This is an error information.");
   }
}

步骤 4

执行程序，输出结果：

Standard Console::Logger: This is an information.
File::Logger: This is a debug level information.
Standard Console::Logger: This is a debug level information.
Error Console::Logger: This is an error information.
File::Logger: This is an error information.
Standard Console::Logger: This is an error information.

应用

应用场景

当程序需要使用不同方式处理不同种类请求，而且请求类型和顺序预先未知时，可以使用责任链模式。

该模式能将多个处理者连接成一条链。接收到请求后，它会 “询问” 每个处理者是否能够对其进行处理。这样所有处理者都有机会来处理请求。
当必须按顺序执行多个处理者时，可以使用该模式。

无论你以何种顺序将处理者连接成一条链，所有请求都会严格按照顺序通过链上的处理者。
如果所需处理者及其顺序必须在运行时进行改变，可以使用责任链模式。

如果在处理者类中有对引用成员变量的设定方法，你将能动态地插入和移除处理者，或者改变其顺序。

典型应用

Tomcat中的Filter就是使用了责任链模式，创建一个Filter除了要在web.xml文件中做相应配置外，还需要实现javax.servlet.Filter接口。
Netty 中的 Pipeline 和 ChannelHandler 通过责任链设计模式来组织代码逻辑
Spring Security 使用责任链模式，可以动态地添加或删除责任（处理 request 请求）
Spring AOP 通过责任链模式来管理 Advisor
Dubbo Filter 过滤器链也是用了责任链模式（链表），可以对方法调用做一些过滤处理，譬如超时(TimeoutFilter)，异常(ExceptionFilter)，Token(TokenFilter)等
Mybatis 中的 Plugin 机制使用了责任链模式，配置各种官方或者自定义的 Plugin，与 Filter 类似，可以在执行 Sql 语句的时候做一些操作
