B-树

B-树

B-树，这里的 B 表示 balance( 平衡的意思),B-树是一种多路自平衡的搜索树（B树是一颗多路平衡查找树）

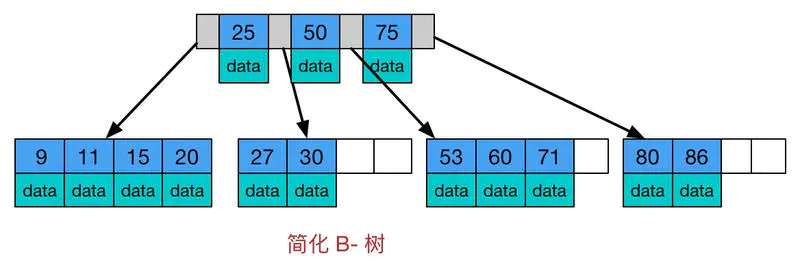

。它类似普通的平衡二叉树，不同的一点是B-树允许每个节点有更多的子节点。下图是 B-树的简化图：

B-树有如下特点:

1. 所有键值分布在整颗树中（索引值和具体data都在每个节点里）；
2. 任何一个关键字出现且只出现在一个结点中；
3. 搜索有可能在非叶子结点结束（最好情况O(1)就能找到数据）；
4. 在关键字全集内做一次查找,性能逼近二分查找；

为什么会出现 B-树这类数据结构？

传统用来搜索的平衡二叉树有很多，如 AVL 树，红黑树等。这些树在一般情况下查询性能非常好，但当数据非常大的时候它们就无能为力了。原因当数据量非常大时，内存不够用，大部分数据只能存放在磁盘上，只有需要的数据才加载到内存中。一般而言内存访问的时间约为 50 ns，而磁盘在 10 ms 左右。速度相差了近 5 个数量级，磁盘读取时间远远超过了数据在内存中比较的时间。这说明程序大部分时间会阻塞在磁盘 IO 上。那么我们如何提高程序性能？ 减少磁盘 IO 次数，像 AVL 树，红黑树这类平衡二叉树从设计上无法“迎合”磁盘。 B-树，多叉的好处非常明显，有效的降低了B-树的高度，为底数很大的 log n，底数大小与节点的子节点数目有关，一般一棵B-树的高度在 3 层左右。层数低，每个节点区确定的范围更精确，范围缩小的速度越快（比二叉树深层次的搜索肯定快很多）。

B+树

B+树是B-树的变体，也是一种多路搜索树, 它与 B- 树的不同之处在于:

1. 所有关键字存储在叶子节点出现,内部节点(非叶子节点并不存储真正的 data)
2. 为所有叶子结点增加了一个链指针

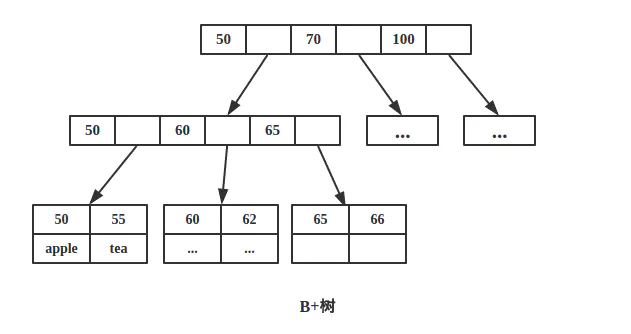

简化 B+树 如下图：

因为内节点并不存储 data，所以一般B+树的叶节点和内节点大小不同，而B-树的每个节点大小一般是相同的，为一页。

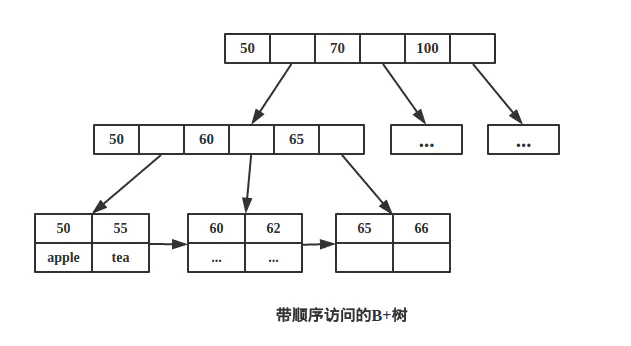

为了增加 区间访问性，一般会对B+树做一些优化，如下图带顺序访问的B+树：

B-树 V.S B+树

两者区别

1. B+树内节点不存储数据，所有 data 存储在叶节点导致查询时间复杂度固定为 log n。而B-树查询时间复杂度不固定，与 key 在树中的位置有关，最好为O(1)。

2. B+树叶节点两两相连可大大增加区间访问性，可使用在范围查询等，而B-树每个节点 key 和 data 在一起，则无法区间查找。

3. B+树更适合外部存储。由于内节点无 data 域，每个节点能索引的范围更大更精确

   由于B树的节点都存了key和data，而B+树只有叶子节点存data，非叶子节点都只是索引值，没有实际的数据，这就时B+树在一次IO里面，能读出的索引值更多。从而减少查询时候需要的IO次数！

InnoDB为什么使用B+树作索引

主要是两个原因：

1. B+树中，非叶子节点不存储数据，只存储键值，和B-树相比，一次IO能拿到更多的节点；
2. B+树叶子节点，按序排列，彼此可以通过指针相连，范围查找、分组排序效率更高。
