undo log详解

在介绍事务实现原理时候，我们简单了解过undo log，它可以帮助我们实现事务的原子性。本文把undo log拎出来，详细介绍一下。

在事务的执行过程中，可能遇到各种错误，此时为了保证事务的原子性，我们需要回滚当前事务已经执行的修改。那么怎么回滚这些修改呢？一种直接的方法就是，每次执行insert、delete、update语句时，我们都要留一手，用某种机制记录下数据修改前的样子，这样当我们需要回滚时，我们就能将修改的数据恢复原样。这就是undo log需要实现的功能。

1 Undo log格式

1.1 insert对应的undo log

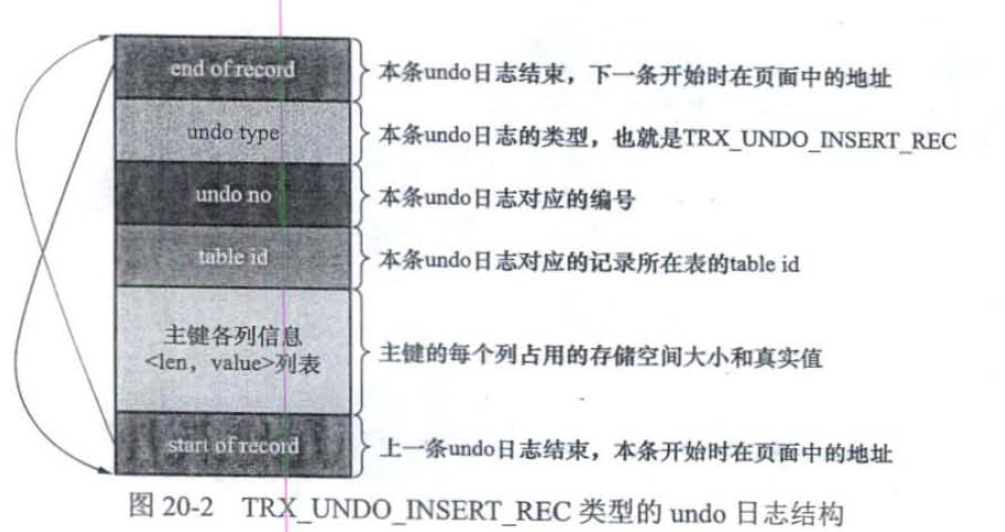

对于insert操作，对应的undo log很简单，我们只需要记录插入数据的主键信息即可。当需要回滚时，我们只需要根据其主键信息把它删除即可。其格式如下图所示：

看到这里，我们可能有一个疑惑：undo日志是如何和数据记录对应上的？也就是说，我们要回滚时，如何找到目标记录对应的undo log？

这里就要提到数据记录中的隐藏字段：roll_pointer了。我们知道对于任意一张表，MySQL会自动创建两个隐藏字段roll_point和trx_id，分别表示回滚指针和事务id。其中roll_pointer就是一个指向undo log的指针。

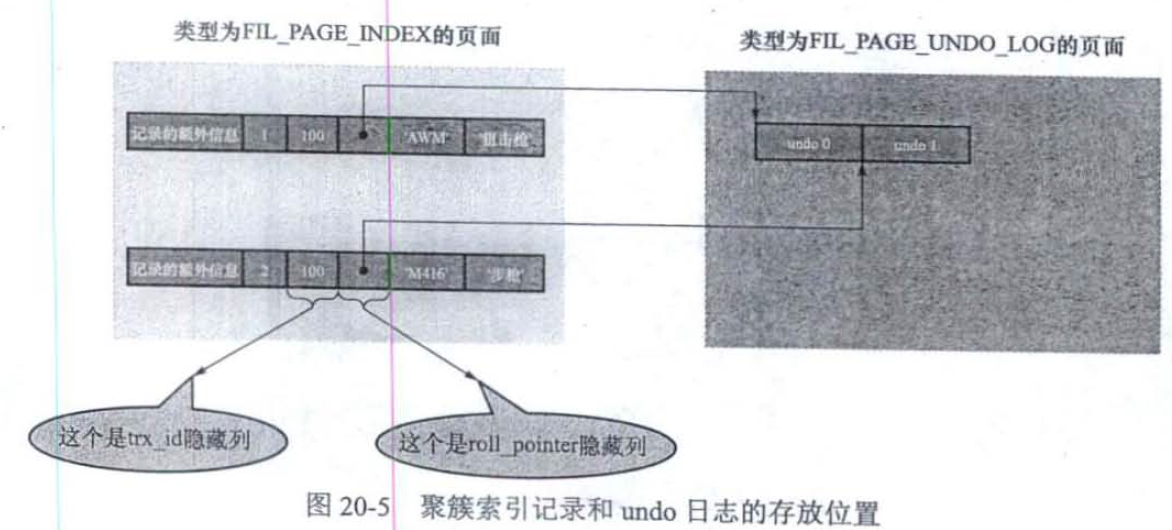

假如，我们在某个事务中向表中插入两条数据，此时会生成如下图所示的undo log：

1.2 delete对应的undo log

在“InnoDB数据的存储”一文中，我们知道每一行数据对应一个record，它们以链表形式存储在page中，这个链表称之为“正常链表”。Page Header中还有一个PAGE_FREE属性，对于被删除的记录，其实也是以链表形式连接在一起的，称之为“垃圾链表”。

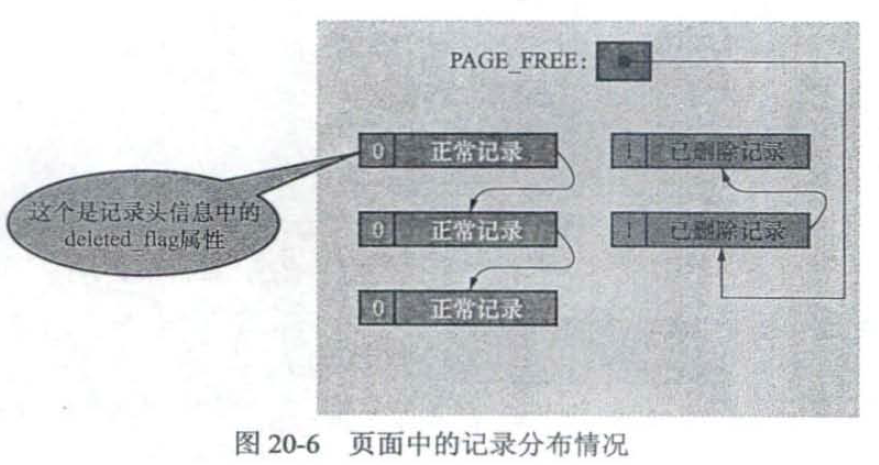

假设某一时刻，页面中记录分布情况如下图所示：

假设现在准备使用DELETE语句删除正常记录链表中最后一条记录，这个过程需要经历两个阶段：

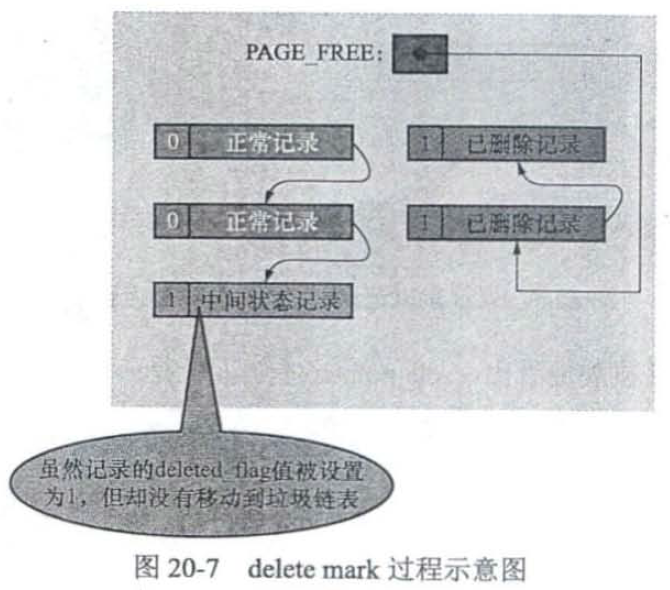

• 阶段1：delete_mark阶段，将记录的delete_flag标识位设置成1，其他的不做修改



• 阶段2：purge阶段，当删除语句所在事务提交后，会有专门线程来真正把记录删除，即移动到垃圾链表中。

  为什么不在事务提交后，立即移动到垃圾链表？因为MVCC中可能会用到，详情看“InnoDB中的MVCC”一文。

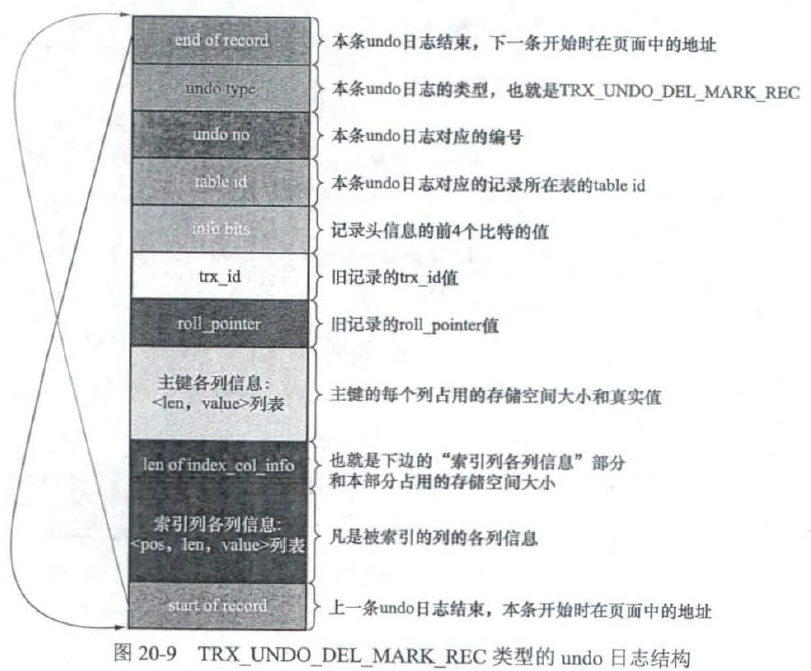

在事务提交前，只会经历阶段1，一旦事务提交了，我们就不需要回滚该操作了，因此设计undo日志格式时只需要考虑阶段1即可。InnoDB中设计了一种类型为TRX_UNDO_DEL_MARK_REC的undo log，来处理这些场景。其格式如下图所示：

其中有2个特别的字段：trx_id和roll_pointer，用于存储旧记录的trx_id和roll_pointer。这样作的一个好处，就是可以通过undo日志的roll_pointer找到上一次对该记录修改时产生的undo log，也就是形成了我们常说的版本链（实现MVCC的基础）。

1.3 update对应的undo log

对于update操作，更新主键和不更新主键两种情况有着截然不同的处理方案。

1.3.1 不更新主键

不更新主键，又可以细分为被更新的列所占用空间不变和发生变化两种情况。

• 就地更新

  只有当所有要更新的列占用空间都不变时，才能使用就地更新。

  所谓就地更新，就是在旧记录上直接修改对应列的值。

• 删除后插入

  如果有任何一列更新前后占用空间大小不一致，就需要使用该种更新方式，即先删除旧记录，再插入一条新记录。

  注意，这里的删除和前文提到的delete_mark不同，是真正删除，即把该记录移到垃圾链表中。

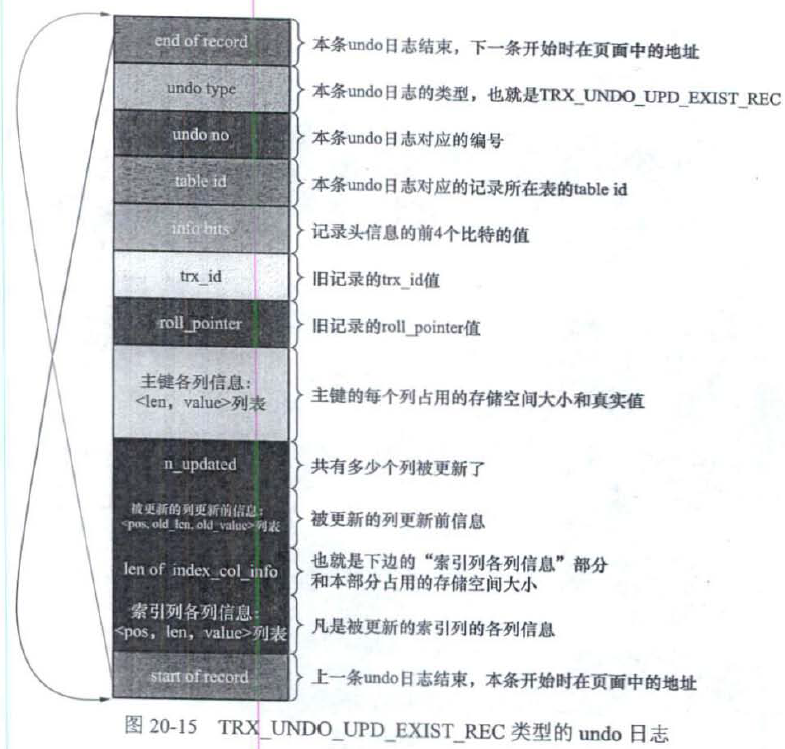

对于不更新主键的情况，InnoDB设计了一种类型为TRX_UNDO_EXIST_REC的undo日志，其结构如下图所示：

1.3.2 更新主键

由于记录在页面中是按照主键升序排列的，如果我么更新了主键，那么更新前后该记录可能相隔很远，甚至隔了好几个页面。

对于这种情况，InnoDB在聚簇索引中分了两步进行处理：

• 步骤1：将旧记录进行delete_mark操作，和前文介绍delete undo log一致
• 步骤2：根据更新后各列值，插入一条新的记录

2 Undo log的存储

2.1 FIL_PAGE_UNDO_LOG页面

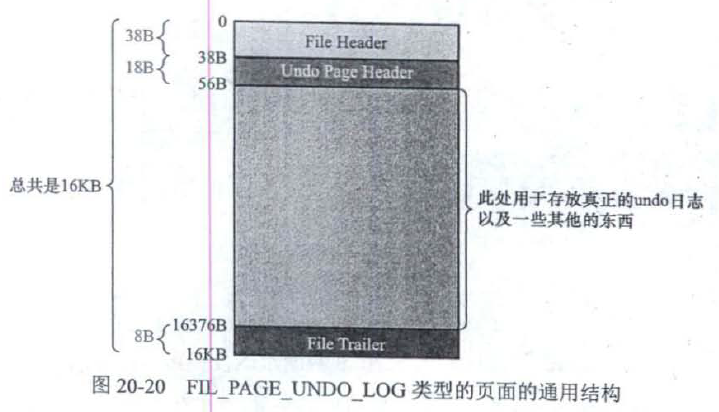

undo log和数据库中的表一样，它是存储在系统表空间或者单独的undo log表空间中，用一种类型为FIL_PAGE_UNDO_LOG的页来专门存储undo log信息。其通用结构如下图所示：

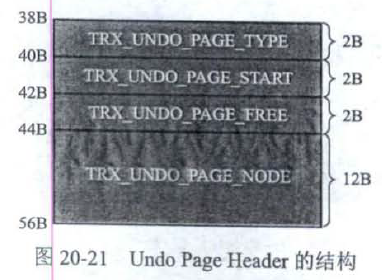

其中Undo Page Header是undo 页面特有的，其结构如下图所示：

• TRX_UNDO_PAGE_TYPE：准备存储什么类型的undo log
• TRX_UNDO_PAGE_START：当前页面从什么位置开始存储undo日志，即第一条undo log的偏移量
• TRX_UNDO_PAGE_FREE：与上面一条相对应，表示最后一条undo日志结束位置的偏移量
• TRX_UNDO_PAGE_NODE：页面链表结构，指向下一个undo 页面，下面马上用到。

2.2 Undo页面链表

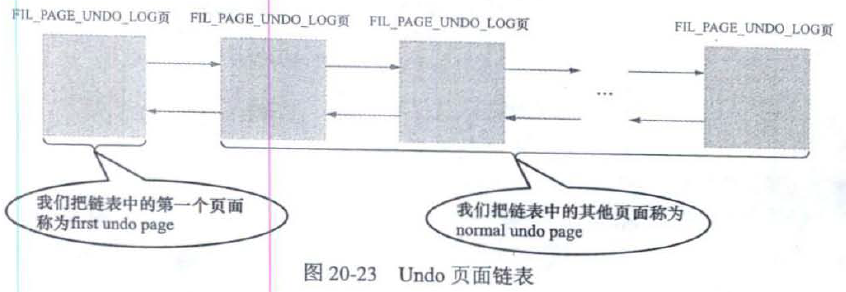

一个事务中可能生成多条undo log，这些undo log在一个页面中可能放不下，因此通过前文提到的TRX_UNDO_PAGE_NODE属性将这些页面连成链表，如下图所示：

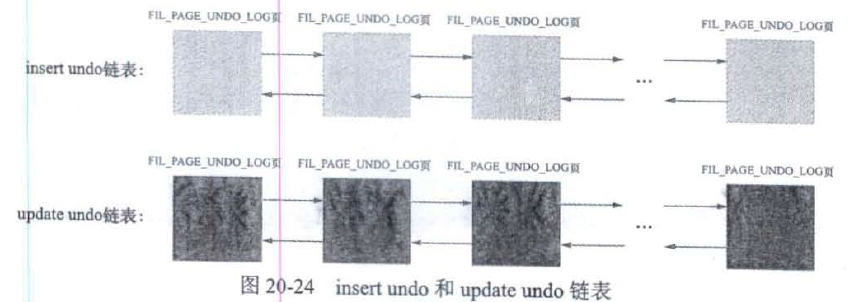

在一个事务中可能会混合执行insert、update、delete语句，生成不同类型的undo log，但是一个页面只能存储一种类型undo log，因此系统中会有多条undo 页面链表，如下图所示：

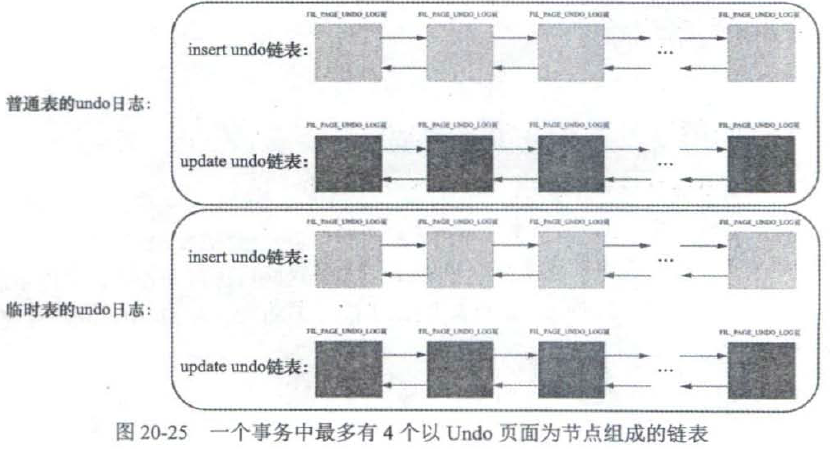

另外，在InnoDB中，对普通表和临时表进行改动生成的undo log要分别记录，因此一个事务最多有4个以Undo页面为节点组成的链表，如下图所示：

读到这里，我们发现前面提到的都是“一个事务”，难道每个事务都有自己单独的undo 链表？

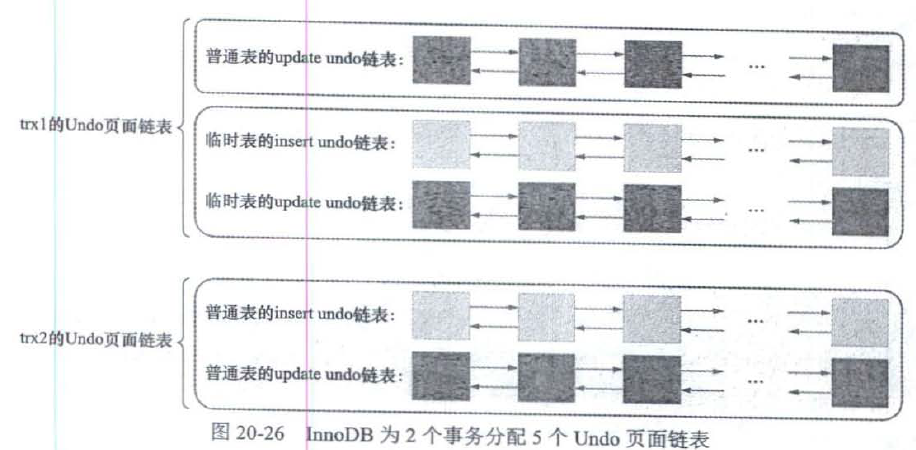

是这样的，为了提高undo日志的写入效率，不同事务有自己单独的undo链表，如下图所示：

3 Undo log的写入

在InnoDB中，每个Undo页面链表都对应着一个段，称为Undo Log Segment，链表中每个页面都是从这个段中申请的。所以在Undo页面列表的第一个页面中设计了一个名为Undo Log Segment Header的属性，其中包含了该链表对应的段信息。如下图所示：

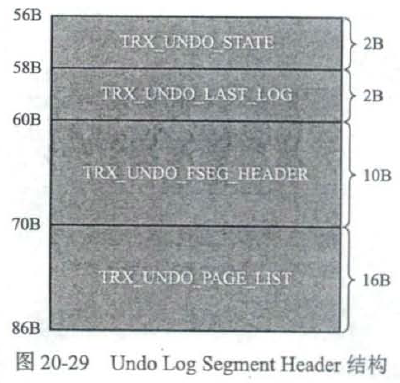

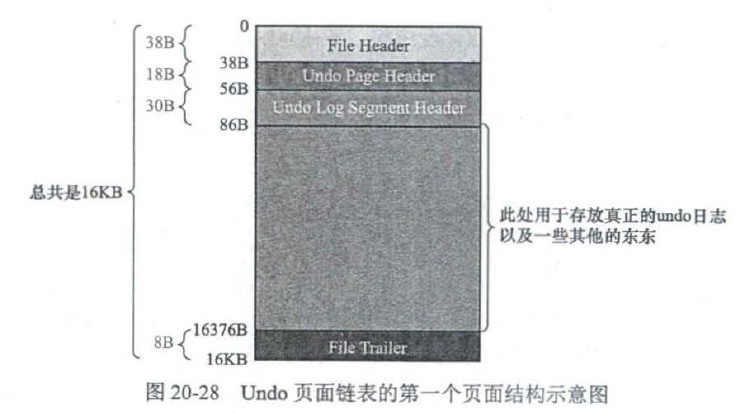

可以看到和普通undo 页相比，链表第一个页面多了一个Undo Log Segment Header，其具体结构如下：

• TRX_UNDO_STATE：表示本Undo页面列表的状态，可能为
  • 活跃状态：有一个活跃事务，正在向该undo链表中写日志
  • 被缓存状态：处于该状态的Undo 页面链表等待之后被其他事务重用
  • 等待被释放状态：对于insert 链表，如果事务提交后，该链表不能被重用，就处于该状态
  • 等待被purge状态：对于update链表，如果事务提交后，该链表不能被重用，就处于该状态
  • PREPARED状态，处于此状态的Undo页面链表用于存储处于prepare阶段的事务产生的日志（分布式事务中的概念）
• TRX_UNDO_LAST_LOG：最后一个Undo Log Header的位置
• TRX_UNDO_FSEG_HEADER：本链表对应的段的Segment Header信息
• TRX_UNDO_PAGE_LIST：Undo页面链表的及节点。

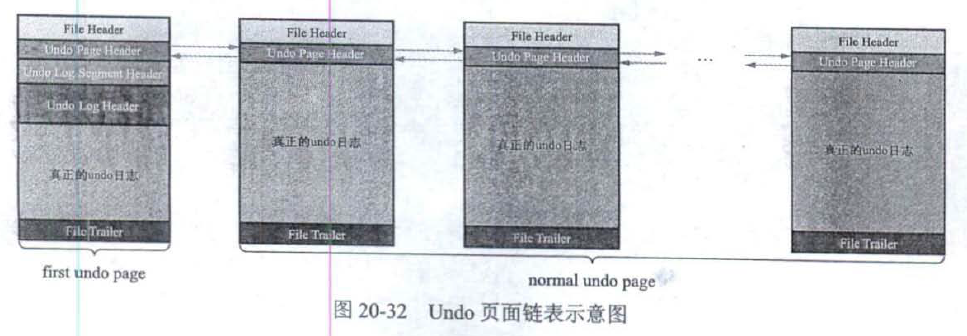

InnoDB中undo log的写入方式十分简单，就是一条紧挨着一条，写入page中。不过undo链表第一个页面有所不同，还多了一个Undo Log Header属性，记录了undo log分组相关信息。因此一个真实undo链表可能是这样的：
