网络分层模型

OSI 7层模型

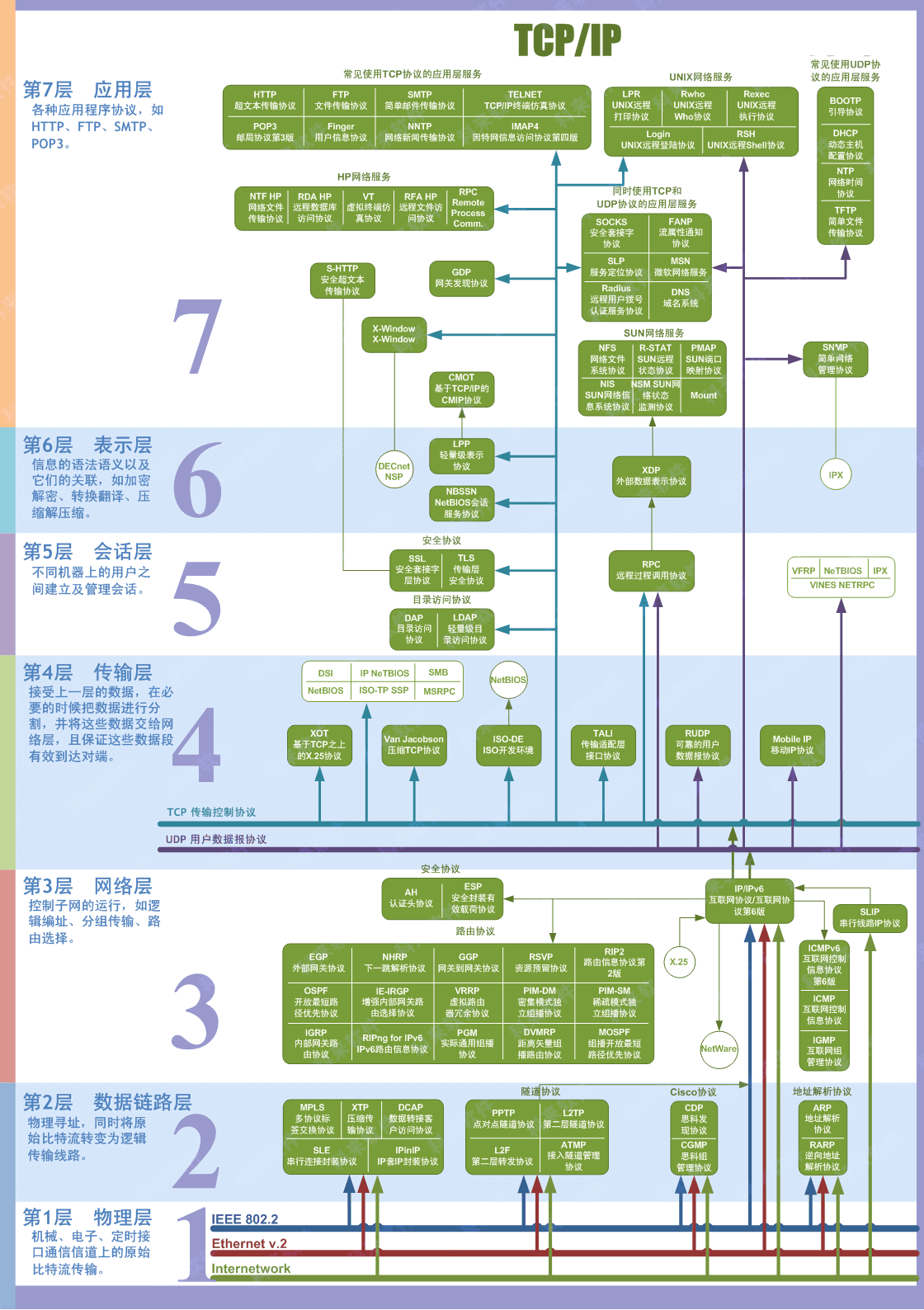

OSI 七层模型 是国际标准化组织提出一个网络分层模型，其大体结构以及每一层提供的功能如下图所示：

每一层都专注于自己的事情，并且每一层都需要使用下一层提供的功能。

OSI 的七层体系结构概念清楚，理论也很完整，但是它比较复杂而且不实用，而且有些功能在多个层中重复出现。

TCP/IP 四层模型

TCP/IP 四层模型 是目前被广泛采用的一种模型,我们可以将 TCP / IP 模型看作是 OSI 七层模型的精简版本，由以下 4 层组成： 应用层、传输层、网络层、网络接口层。

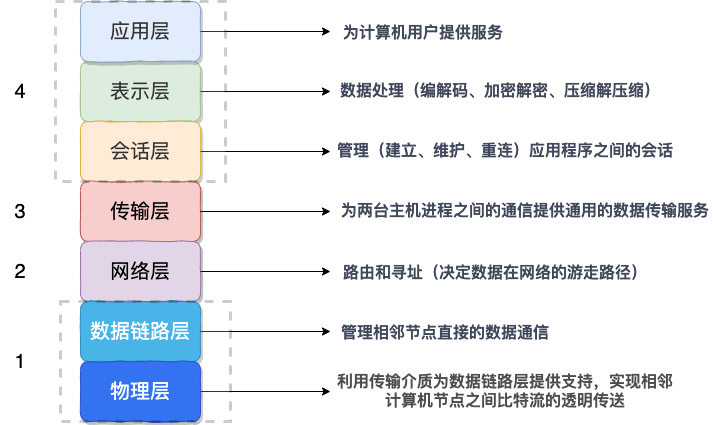

需要注意的是，我们并不能将 TCP/IP 四层模型 和 OSI 七层模型完全精确地匹配起来，不过可以简单将两者对应起来，如下图所示：

应用层

应用层位于传输层智商，主要提供两个终端设备上的应用程序之间信息交换的服务，它定义了信息交换的格式，消息会交给下一层传输层来传输。应用层之间交互的数据单元称之为报文。

应用层协议定义了网络通信规则，对于不同的网络应用需要不同的应用层协议。在互联网中应用层协议很多，如支持 Web 应用的 HTTP 协议，支持电子邮件的 SMTP 协议等等。 常见的协议包括：HTTP、DHCP、FTP、SSH、DNS、IMAP、SMTP等等。

传输层

传输层的主要任务就是负责向两台终端设备进程之间的通信提供通用的数据传输服务。 应用进程利用该服务传送应用层报文。“通用的”是指并不针对某一个特定的网络应用，而是多种应用可以使用同一个运输层服务。

传输层有两个传输协议，分别是TCP和UDP。

• TCP：全名叫传输控制协议，是一种面向连接的，可靠的数据传输服务。

  大部分应用使用的正是 TCP 传输层协议，比如 HTTP 应用层协议。TCP 相比 UDP 多了很多特性，比如流量控制、超时重传、拥塞控制等，这些都是为了保证数据包能可靠地传输给对方。

• UDP：数据报文协议，提供无连接的， 尽最大努力的数据传输服务（不保证数据传输的可靠性）。

网络层

功能：IP协议对数据进行封装、分组；寻址；路由。

网络层负责为分组交换网上的不同主机提供通信服务。 在发送数据时，网络层把运输层产生的报文段或用户数据报封装成分组和包进行传送。在 TCP/IP 体系结构中，由于网络层使用 IP 协议，因此分组也叫 IP 数据报，简称数据报。

世界上那么多设备，又该如何找到对方呢？因此，网络层需要有区分设备的编号。

我们一般用 IP 地址给设备进行编号，对于 IPv4 协议， IP 地址共 32 位，分成了四段（比如，192.168.100.1），每段是 8 位。只有一个单纯的 IP 地址虽然做到了区分设备，但是寻址起来就特别麻烦，全世界那么多台设备，难道一个一个去匹配？这显然不科学。

因此，需要将 IP 地址分成两种意义：

• 一个是网络号，负责标识该 IP 地址是属于哪个「子网」的；
• 一个是主机号，负责标识同一「子网」下的不同主机；

怎么分的呢？这需要配合子网掩码才能算出 IP 地址 的网络号和主机号。

举个例子，比如 10.100.122.0/24，后面的/24表示就是 255.255.255.0 子网掩码，255.255.255.0 二进制是「11111111-11111111-11111111-00000000」，大家数数一共多少个1？不用数了，是 24 个1，为了简化子网掩码的表示，用/24代替255.255.255.0。

知道了子网掩码，该怎么计算出网络地址和主机地址呢？

将 10.100.122.2 和 255.255.255.0 进行按位与运算，就可以得到网络号和主机号。 那么在寻址的过程中，先匹配到相同的网络号（表示要找到同一个子网），才会去找对应的主机。

除了寻址能力， IP 协议还有另一个重要的能力就是路由。实际场景中，两台设备并不是用一条网线连接起来的，而是通过很多网关、路由器、交换机等众多网络设备连接起来的，那么就会形成很多条网络的路径，因此当数据包到达一个网络节点，就需要通过路由算法决定下一步走哪条路径。

路由器寻址工作中，就是要找到目标地址的子网，找到后进而把数据包转发给对应的网络内。

所以，IP 协议的寻址作用是告诉我们去往下一个目的地该朝哪个方向走，路由则是根据「下一个目的地」选择路径。寻址更像在导航，路由更像在操作方向盘。

网络接口层

生成了 IP 头部之后，接下来要交给**网络接口层（Link Layer）**在 IP 头部的前面加上 MAC 头部，并封装成数据帧（Data frame）发送到网络上。

IP 头部中的接收方 IP 地址表示网络包的目的地，通过这个地址我们就可以判断要将包发到哪里，但在以太网的世界中，这个思路是行不通的。

什么是以太网呢？电脑上的以太网接口，Wi-Fi接口，以太网交换机、路由器上的千兆，万兆以太网口，还有网线，它们都是以太网的组成部分。以太网就是一种在「局域网」内，把附近的设备连接起来，使它们之间可以进行通讯的技术。

以太网在判断网络包目的地时和 IP 的方式不同，因此必须采用相匹配的方式才能在以太网中将包发往目的地，而 MAC 头部就是干这个用的，所以，在以太网进行通讯要用到 MAC 地址。

MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息，我们可以通过 ARP 协议获取对方的 MAC 地址。

所以说，网络接口层主要为网络层提供「链路级别」传输的服务，负责在以太网、WiFi 这样的底层网络上发送原始数据包，工作在网卡这个层次，使用 MAC 地址来标识网络上的设备。

总结

1. 数据封装格式



2. 为什么要网络分层

   说到分层，我们先从我们平时使用框架开发一个后台程序来说，我们往往会按照每一层做不同的事情的原则将系统分为三层（复杂的系统分层会更多）:

   1. Repository（数据库操作）
   2. Service（业务操作）
   3. Controller（前后端数据交互）

   复杂的系统需要分层，因为每一层都需要专注于一类事情。网络分层的原因也是一样，每一层只专注于做一类事情。

   好了，再来说回：“为什么网络要分层？”。我觉得主要有 3 方面的原因：

   1. 各层之间相互独立：各层之间相互独立，各层之间不需要关心其他层是如何实现的，只需要知道自己如何调用下层提供好的功能就可以了（可以简单理解为接口调用）。 这个和我们对开发时系统进行分层是一个道理。
   2. 提高了整体灵活性 ：每一层都可以使用最适合的技术来实现，你只需要保证你提供的功能以及暴露的接口的规则没有改变就行了。这个和我们平时开发系统的时候要求的高内聚、低耦合的原则也是可以对应上的。
   3. 大问题化小 ： 分层可以将复杂的网络间题分解为许多比较小的、界线比较清晰简单的小问题来处理和解决。这样使得复杂的计算机网络系统变得易于设计，实现和标准化。 这个和我们平时开发的时候，一般会将系统功能分解，然后将复杂的问题分解为容易理解的更小的问题是相对应的，这些较小的问题具有更好的边界（目标和接口）定义。

参考资料

1. https://xiaolincoding.com/network/1_base/tcp_ip_model.html
2. https://javaguide.cn/cs-basics/network/osi&tcp-ip-model.html
