MySQL的缓存机制

本文简单总结下MySQL中的缓存机制，具体来说是，使用InnoDB作为作为存储引擎时的各种缓存机制。主要包含三个方面：

• MySQL层——查询缓存：作用不大，高版本mysql已经去掉了这个功能。
• InooDB层——buffer pool：很重要，是保证InnoDB高性能的核心功能之一，也是本文的重点介绍对象。
• 三大日志文件的缓存：binglog、redolog和undolog三个日志文件，写文件时，先写到缓存，然后再刷盘。

1 查询缓存

具体可以参考：这篇博客

1.1 概述

MySQL查询缓（QC：QueryCache）在MySQL 4.0.1中引入， 5.6中默认禁用，5.7中被deprecated（废弃）以及8.0版本被Removed 。查询缓存存储SELECT语句的文本以及发送给客户机的结果集，如果再次执行相同的SQL，Server端将从查询缓存中检索结果返回给客户端，而不是再次解析执行SQL，查询缓存在session之间共享，因此，一个客户端生成的缓存结果集，可以响应另一个客户端执行同样的SQL。

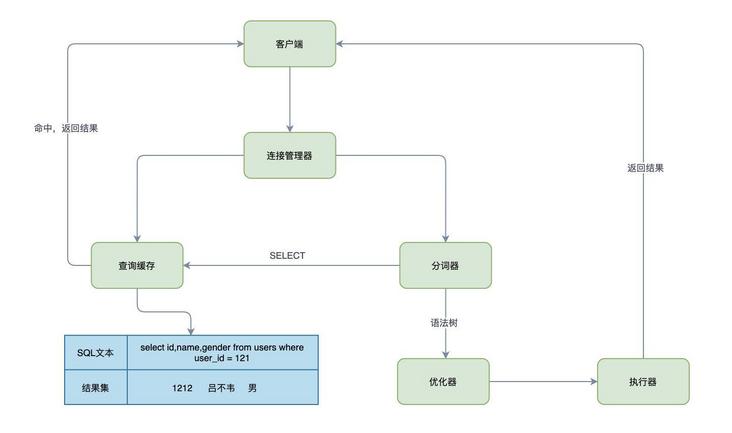

可以通过query_cache_size和query_cache_type来配置缓存。如下图所示，开启缓存后，收到查询请求后，先看缓存中有没有，有的话直接从缓存中返回查询结果，没有的话再去数据库里面取。

那如何判断缓存中是否缓存了本次查询呢？ 通过SQL文本是否完全一致来判断，包括大小写，空格等所有字符完全一模一样才可以共享，共享好处是可以避免硬解析，直接从QC获取结果返回给客户端，下面的两个SQL是不共享滴，因为一个是from，另一个是From。

--SQL 1
select id, balance from account where id = 121;
--SQL 2
select id, balance From account where id = 121;

1.2 为什么弃用

主要还是带来的收益很小，更新操作需要锁缓存，很多场景下反而会降低数据库并发能力。

The query cache is deprecated as of MySQL 5.7.20, and is removed in MySQL 8.0. Deprecation includes query_cache_type，可以看到从MySQL 5.6的默认禁用，5.7的废弃以及8.0的彻底删除，Oracle也是综合了各方面考虑做出了这样的选择。

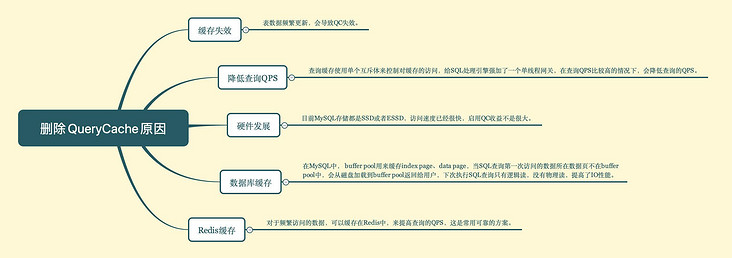

QueryCache的特性对业务场景要求过于苛刻，与实际业务很难吻合，而且开启之后，对数据库并发度和处理能力都会降低很多，下面总结下为何MySQL从Disabled->Deprecated->Removed QueryCache的主要原因。

同时查询缓存碎片化还会导致服务器的负载升高，影响数据库的稳定性，在Oracle官方搜索QueryCache可以发现，有很多Bug存在，这也就决定了MySQL 8.0直接果断的Remove了该特性。

2 Buffer Pool

我们知道数据库中的数据是存在磁盘中，磁盘的IO速度是很慢的，如果每次查询都需要到磁盘里面去取数据，会严重影响数据库性能。因此必然需要建立缓存，把数据库中的数据加载到缓存中，需要的时候，先到缓存中找，缓存中没有，再去磁盘中找。

2.1 InnoDB缓存池概述

Buffer Pool 是在 MySQL 启动的时候，向操作系统申请的一片连续的内存空间，默认配置下 Buffer Pool 只有 128MB 。

可以通过调整 innodb_buffer_pool_size 参数来设置 Buffer Pool 的大小，一般建议设置成可用物理内存的 60%~80%。

InnoDB 会把存储的数据划分为若干个「页」，以页作为磁盘和内存交互的基本单位，一个页的默认大小为 16KB。因此，Buffer Pool 同样需要按「页」来划分。

在 MySQL 启动的时候，InnoDB 会为 Buffer Pool 申请一片连续的内存空间，然后按照默认的16KB的大小划分出一个个的页， Buffer Pool 中的页就叫做缓存页。此时这些缓存页都是空闲的，之后随着程序的运行，才会有磁盘上的页被缓存到 Buffer Pool 中。

所以，MySQL 刚启动的时候，你会观察到使用的虚拟内存空间很大，而使用到的物理内存空间却很小，这是因为只有这些虚拟内存被访问后，操作系统才会触发缺页中断，接着将虚拟地址和物理地址建立映射关系。

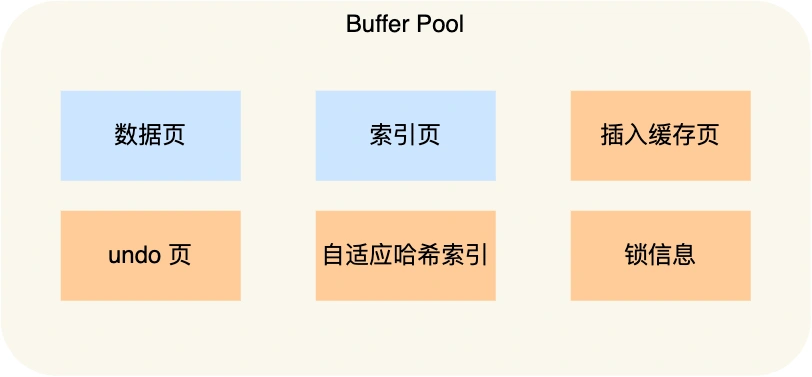

Buffer Pool 除了缓存「索引页」和「数据页」，还包括了 undo 页，插入缓存、自适应哈希索引、锁信息等等。

为了更好的管理这些在 Buffer Pool 中的缓存页，InnoDB 为每一个缓存页都创建了一个控制块，控制块信息包括「缓存页的表空间、页号、缓存页地址、链表节点」等等。

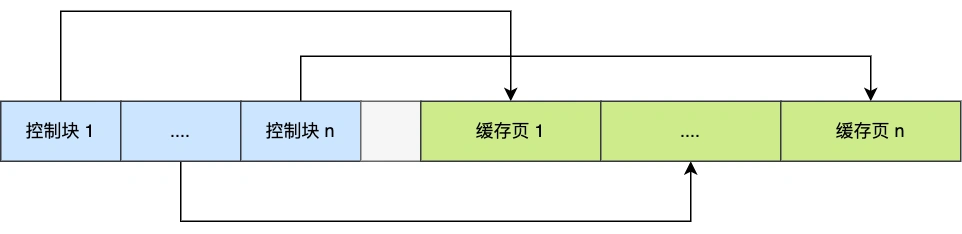

控制块也是占有内存空间的，它是放在 Buffer Pool 的最前面，接着才是缓存页，如下图：

上图中控制块和缓存页之间灰色部分称为碎片空间（因为可能剩余一点空间，不够存放一对控制块和缓存页）。

查询一条记录，就只需要缓冲一条记录吗？

不是的。

当我们查询一条记录时，InnoDB 是会把整个页的数据加载到 Buffer Pool 中，因为，通过索引只能定位到磁盘中的页，而不能定位到页中的一条记录。将页加载到 Buffer Pool 后，再通过页里的页目录去定位到某条具体的记录。

2.2 Buffer Pool的管理

2.2.1 空闲页管理

Buffer Pool 是一片连续的内存空间，当 MySQL 运行一段时间后，这片连续的内存空间中的缓存页既有空闲的，也有被使用的。

那当我们从磁盘读取数据的时候，总不能通过遍历这一片连续的内存空间来找到空闲的缓存页吧，这样效率太低了。

所以，为了能够快速找到空闲的缓存页，可以使用链表结构，将空闲缓存页的「控制块」作为链表的节点，这个链表称为 Free 链表（空闲链表）。

Free 链表上除了有控制块，还有一个头节点，该头节点包含链表的头节点地址，尾节点地址，以及当前链表中节点的数量等信息。

有了 Free 链表后，每当需要从磁盘中加载一个页到 Buffer Pool 中时，就从 Free链表中取一个空闲的缓存页，并且把该缓存页对应的控制块的信息填上，然后把该缓存页对应的控制块从 Free 链表中移除。

2.2.2 页定位

前面提到，当我们需要访问某个页的数据时先要到缓存中去找，那么我们怎么知道页在不在缓存中呢？难道要遍历缓存中的所有页？

回头想想，我们其实是根据表空间号+页号来定位一个页的，也就相当于表空间号+页号是一个key( 键) ，缓冲页控制块就是对应的value(值)。怎么通过一个key 来快速找到一个value呢？当然是哈希表了！

因此我们可以用“表空间号+页号”作为key，用缓冲页控制块作为value来创建一个hash表。在需要访问某个页的数据时，先从哈希表中根据表空间号和页号看看是否有对应的缓冲页。如果有，直接使用缓存中的即可，如果没有，再去数据库中找该页，并把它加载到缓冲区中的某个空闲页。

2.2.3 脏页管理

设计 Buffer Pool 除了能提高读性能，还能提高写性能，也就是更新数据的时候，不需要每次都要写入磁盘，而是将 Buffer Pool 对应的缓存页标记为脏页，然后再由后台线程将脏页写入到磁盘。

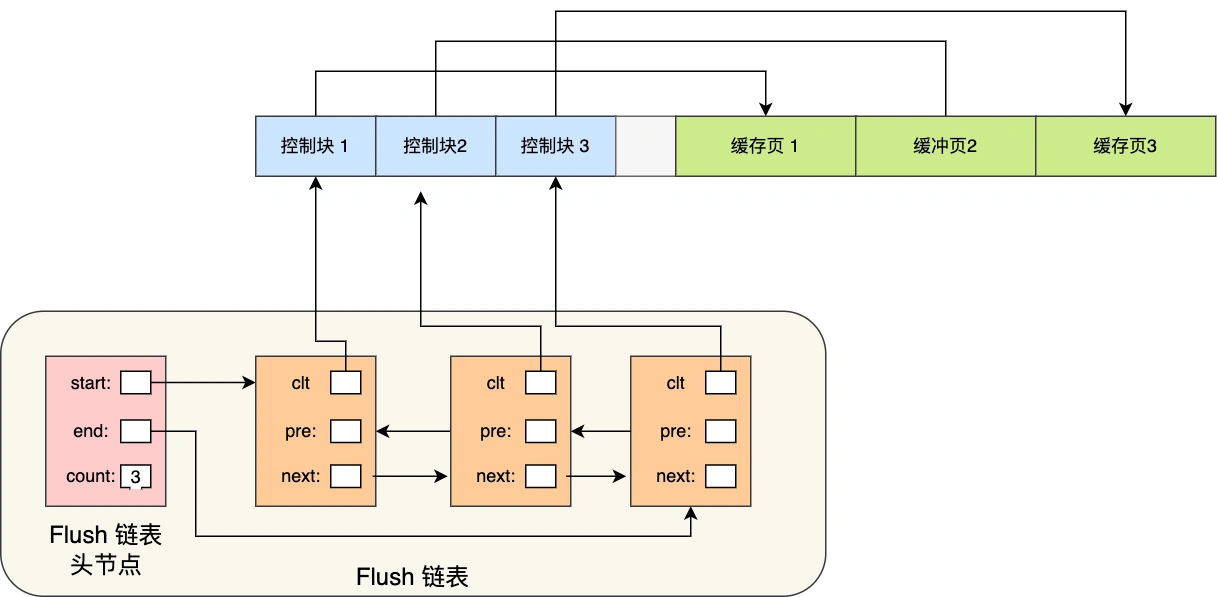

那为了能快速知道哪些缓存页是脏的，于是就设计出 Flush 链表，它跟 Free 链表类似的，链表的节点也是控制块，区别在于 Flush 链表的元素都是脏页。

有了 Flush 链表后，后台线程就可以遍历 Flush 链表，将脏页写入到磁盘。

2.3.4 页换入换出

我们知道缓存空间是有限的，如果缓存满了，但是我们要访问的页不在缓存中该怎么办呢？这时我们就要淘汰掉缓存中的某些页。那具体该淘汰那些缓存页呢？

一个经典的方法就是LRU，即淘汰最近最少使用的页。简单的 LRU 算法的实现思路是这样的：

• 当访问的页在 Buffer Pool 里，就直接把该页对应的 LRU 链表节点移动到链表的头部。
• 当访问的页不在 Buffer Pool 里，除了要把页放入到 LRU 链表的头部，还要淘汰 LRU 链表末尾的节点。

至此，我们知道缓存池中通过3种类型链表来管理数据页：

1. 空闲页：用空闲页链表来链接所有空闲页，需要的时候从链表中取一个即可；
2. 干净页：缓存了数据，但是页数据没有被更改，位于LRU链表中；
3. 脏页：缓存了数据，并且页中数据被修改了，脏页同时存在于LRU链表和Flush链表。

MySQL中使用的是增强版LRU，因为简单的LRU存在预读问题和全表扫描问题。

预读问题

InnoDB提供了一个看起来很贴心的服务——预读。所谓预读，就是InnoOB 认为执行当前的请求时，可能会在后面读取某些页面，
于是就预先把这些页面加载到Buffer Pool 中。根据触发方式的不同，预读又可以细分为下面两种：

• 线性预读：InnoDB提供了一个系统变量innodb_read_ahead_threshold，如果顺序访问的某个区的页面超过该值，会触发一次异步读取下一个区中全部的页面到 Buffer Pool 中的请求。
• 随机预读：如果某个区的13 个连续的页面都被加载到了Buffer Pool 中， 无论这些页面是不是顺序读取的，都会触发一次异步读取本区中所有其他页面到Buffer Pool中的请求。可以通过innodb-random-read ahead 系统变量打开该功能，它的默认值为OFF ，也就意味着InnoDB 并不会默认开启随机预法的功能。

预读本来是好事， 但是可能这些被提前加载进来的数据页，并没有被访问，相当于这个预读是白做了，这个就是预读失效。 并且如果此时Buffer Pool剩余容量不大的话，预读的内容会挤掉很多LRU链表尾部的元素，降低缓存命中率。

全表扫描

有的小伙伴可能会写一些需要进行全表扫描的语句（比如在没有建立合适的索引或者压根儿没有WHERE 子句的查询时）。全表扫描意味着什么？意味着我们可能要加载很多数据到缓存中，这时候如果缓存空闲空间不够话，可能要淘汰很多页。但是全表扫描的数据，在后面的查询中很可能用不到，这时候我们又要重新把需要的页加载到缓存中。

改进LRU

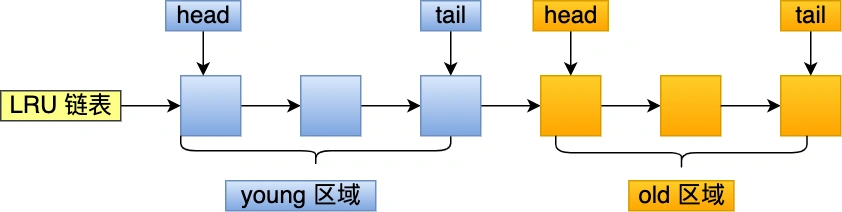

InnoDB将LRU链表划分成两部分：old区域和yong区域，如下图所示：

• young区域：存储热数据。
  • 预读的页加载到young区，当预读数据被真正使用时，才加载到old区。
• old区域：存储冷数据，默认占总空间的37%。

这种方案可以很好的解决预读问题，但是对于全表扫描的问题该如何解决呢？

在进行全表扫描时，虽然首次加载到Buffer Pool 中的页放到了old 区域的头部， 但是后续会被马上访问到，每次进行访问时又会把该页放到young 区域的头部， 这样仍然会把那些使用频率比较高的页面给"排挤" 下去。

LRU的young区存储的时热点数据，全表扫描问题的本质在于，一些非热点数据，把yong区的热点数据给挤出去了。那我们只要提高数据进入young区的门槛就能很好解决该问题。InnoDB是这样做的，进入到 young 区域条件增加了一个停留在 old 区域的时间判断。具体是这样做的，在对某个处在 old 区域的缓存页进行第一次访问时，就在它对应的控制块中记录下来这个访问时间：

• 如果后续的访问时间与第一次访问的时间在某个时间间隔内，那么该缓存页就不会被从 old 区域移动到 young 区域的头部；
• 如果后续的访问时间与第一次访问的时间不在某个时间间隔内，那么该缓存页移动到 young 区域的头部；

这个间隔时间是由 innodb_old_blocks_time 控制的，默认是 1000 ms。

也就说，只有同时满足「被访问」与「在 old 区域停留时间超过 1 秒」两个条件，才会被插入到 young 区域头部，很明显，在一次全表扫描的过程中，多次访问一个页面（也就是读取同一个页面中的多条记录）的时间不会超过1s。

另外，InnoDB 针对 young 区域其实做了一个优化，为了防止 young 区域节点频繁移动到头部。young 区域前面 1/4 被访问不会移动到链表头部，只有后面的 3/4被访问了才会。

2.3.5 其他

• 多个Buffer pool：在Buffer Pool 特别大并且多线程并发访问盘特别高的情况下，单一的Buffer Pool 可能会影响请求的处理速度.所以在Buffer Pool 特别大时，可以把它们拆分成若干个小的Buffer Pool ，每个Buffer Pool 都称为一个实例。它们都是独立的——独立地申请内存空间、独立地管理各种链表等等，在多线程并发访问时并不会相互影响， 从而提高了并发处理能力。我们可以在服务器启动的时候通过设置innodb_buffer_pool_instances的值来修改Buffer PooI 实例的个数。
• buffer chunk：在MySQL 5 .7 .5版本之前，只能在服务器启动时通过配置innodb_buffer_pool_size 启动选项来调整Buffer Poo1 的大小，在服务器运行过程中是不允许调整该值的。
  • 不过设计MySQL 的大叔在MySQL 5.7.5 以及之后的版本中，支持了在服务器运行过程中调整Buffer Poo1 大小的功能。但是有一个问题，就是每次重新调整Buffer Poo1 的大小时，都需要重新向操作系统申请一块连续的内存空间，然后将旧Buffer Poo1 中的内容复制到这一块新空间，这是极其耗时的。
  • 所以，设计MySQL 的大叔决定不再一次性为某个Buffer Poo1 实例向操作系统申请一大片连续的内存空间，而是以一个chunk 为单位向操作系统申请空间。也就是说， 一个Buffer Pool实例其实是由若干个chunk 组成的。一个chunk 就代表一片连续的内存空间， 里面包含了若干缓冲页与其对应的控制块。

3 日志文件buffer

3.1 binlog cache

对于binglog数据，也是先将日志写到缓存中，然后等事务提交后，再写入磁盘。

• 分配内存：首先为每个session分配独立内存空间，用来存储二进制日志的缓存，可以通过binlog_cache_log设置缓存大小；
• 临时文件：当缓存大小超过binlog_cache_log后，会将数据写入大小为max_binlog_cache_size的临时文件；
  • 临时文件存放于tmpdir目录下，以"ML"开头；
  • 执行多语句事务时，如果缓存数据超过max_binlog_cache_size+binlog_cache_log，会报错。
• 刷盘：事务提交后，将binglog cache和binlog临时文件中所有数据写入磁盘。

3.2 redo log

3.2.1 buffer结构

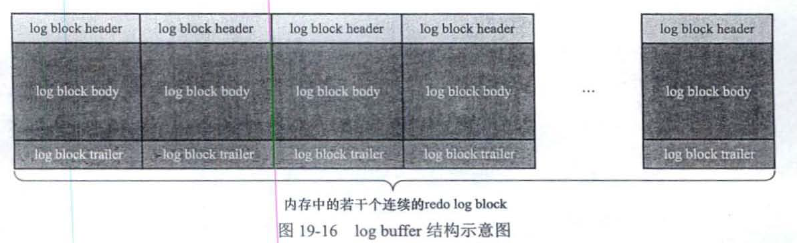

redo log中数据存储方式是：把MTR（Min-Transaction，不可分割的一组日志）生成的redo日志放在大小为512字节的页中，称之为block。因此，redo log缓存也有着同样地存储格式，如下图所示：

在服务器启动时就向操作系统申请了一片连续空间，称之为redo log buffer。

3.2.2 数据写入

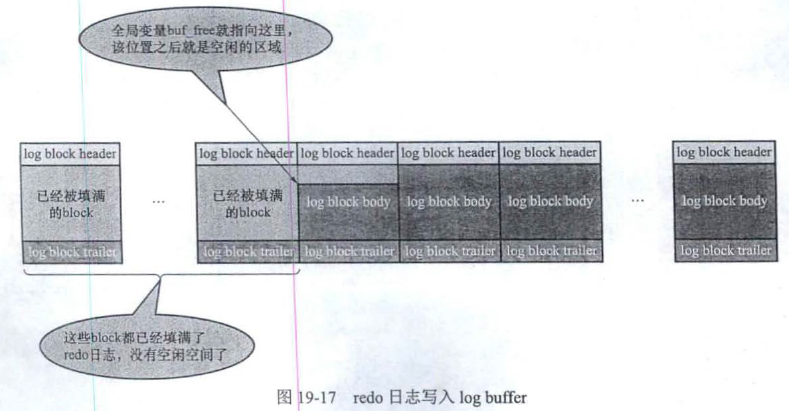

向log buffer中写入redo日志的过程是顺序写入的，也就是先写前面的block，当该block写满了，再写下一个block。InnoDB中存储了一个全局变量buf_free，用来指示下一条日志应该写到哪里，如下图所示：

3.2.3 刷盘时机

遇到下面这些情况，会将buffer中的数据刷新到磁盘中：

1. log buffer空间不足
2. 事务提交
3. 后台有一个线程，大约每秒一次的频率将buffer中数据刷新到磁盘
4. 正常关闭服务器时
5. 做checkpoint时

3.3 undo log

undo log数据存储在表空间中，因此它的缓存和数据页缓存一样，依靠前文提到的buffer pool实现的。我们看前文提到的buffer pool结构图中，其中有一项就是undo log页。

参考资料

1. https://xiaolincoding.com/mysql/buffer_pool/buffer_pool.html
2. https://segmentfault.com/a/1190000038554542
3. 《MySQL是怎样运行的》
