内存管理

内存管理概述

CPU能直接访问的通用存储只有内存和处理器内置的寄存器，进程要想被执行，首先要把执行过程中所需要的数据加载到内存中。

我们先从简单的入手，一步步深入，看看如何设计一个安全高效的内存管理系统。

• 先考虑单道程序系统，如何实现内存管理？

  这个简单，我们可以直接把程序全部加载到内存中，CPU要用到什么数据，直接拿地址去访问内存就好了。

• 这个方案非常简单，在某些场景下是可行的。但是如果内存空间有限，放不下整个进程怎么办呢？

  略加思考，我们就能想到动态加载技术！程序运行过程中并不需要访问程序的所有代码和数据，我们只需要把一部分代码和数据加载到内存，然后程序用到什么就加载什么，如果内存不够了，把暂时用不到的数据先踢出内存，腾出一些空间给新加载进来的数据。

• 前面的场景中，考虑的都是单道程序，如果操作系统中同时运行多个进程呢？

  唉呀，有多个程序同时运行就不太好办了！此时，我们不仅要把内存划分成多个区域，每个进程分配一个独立的区域，还要保证每个进程不能越界访问其他进程的内存空间。再考虑动态加载过程中可能存在的问题，那就更麻烦了！此时就需要用到虚拟内存技术了。

下面我们详细介绍下在操作系统的发展历程中，用到的4种内存管理机制。

连续内存分配

“连续内存分配”顾名思义，就是把一段连续空间分配给一个内存。这种策略下，我们关注的问题可能有下面几个：

1. 如何保证每个进程只能访问自己那部分内存，不会出现地址越界？即内存安全问题
2. 每个进程分配多少内存？
3. 进程结束后，内存怎么回收？回收后的那段空间怎么处理？

内存保护

这里需要引入逻辑地址的概念。现代操作系统都有2种类型地址：

• 逻辑地址CPU中使用的叫作逻辑地址；
• 内存中的真实地址叫作物理地址。

CPU用逻辑地址去访问物理内存中的数据，那么必然需要一种硬件来完成逻辑地址和物理地址之间的映射，这个硬件就是MMU内存管理单元。

现在重新回到“内存保护”这个问题，要想每个进程的内存空间互不干扰，需要依赖重定位寄存器和界地址寄存器。

• 重定位寄存器（基地址寄存器）：存储每个进程物理地址最小值。
• 界限寄存器（限长寄存器）：存储每个进程逻辑地址最大值。

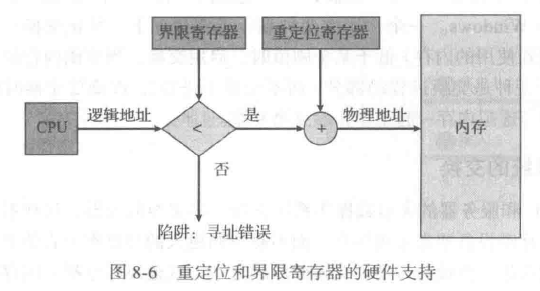

当CPU要访问内存时， 分别用这两个地址数值之和与要访问的地址做比较。 具体怎么比较呢？如下图所示：

1. 首先判断CPU传过来的逻辑地址是否大于该进程的逻辑地址上界，如果超出上界，则寻址错误；
2. 如果逻辑地址符合要求，则把逻辑地址和该进程的基地址相加，得到真实的物理地址。

内存分配

通过“内存保护”，我们可以保证每个进程之间互不干扰，那么剩下的一个问题就是如何分配内存了。在介绍具体分配方法前，先了解两个概念：

• 内部碎片： 给一个进程分配一块空间，这块空间没有用完的部分叫做内部碎片。
• 外部碎片： 给每个进程分配空间以后，内存中会存在一些区域由于太小而无法利用的空间，叫做外部碎片。

单一连续分配

• 分配方法

  整个内存分成两部分：一部分供系统使用，剩余部分供用户使用。

• 特点

  适用于单道处理系统，方法简单，没有外部碎片问题，因为只有一个进程在系统中运行。

固定分区分配

• 分配方法
  1. 将内存空间划分成若干个大小相等的分区；
  2. 每个进程可以申请一块空闲分区使用；
  3. 进程终止后，占用的分区被释放，可以供其他进程使用。
• 特点
  • 没有外部碎片，但是同样有内部碎片问题；
  • 分区大小的设定不够灵活，大的进程可能放不进来，小的进程造成资源浪费。

动态分区分配

这种方案下，操作系统中有一个表，用于记录哪些内存可用和哪些内存已经被使用。新来一个进程，我就在可用内存块中找一块大小合适的空闲块来加载该进程。

动态分区在开始分配时是很好的，但是之后会导致内存中出现许多小的内存块。随着时间的推移，内存中会产生越来越多的外部碎片，内存的利用率随之下降。

克服外部碎片可以通过紧凑（Compaction)技术来解决，就是操作系统不时地对进程进行移动和整理。但是这需要动态重定位寄存器的支持，且相对费时。紧凑的过程实际上类似于Windows系统中的磁盘整理程序，只不过后者是对外存空间的紧凑。

在进程装入或换入主存时，如果内存中有多个足够大的空闲块，操作系统必须确定分配哪个内存块给进程使用，这就是动态分区的分配策略，考虑以下几种算法：

• 首次适应(First Fit)算法：空闲分区以地址递增的次序链接。分配内存时顺序查找，找到大小能满足要求的第一个空闲分区。
  • 首次适应算法不仅是最简单的，而且通常也是最好和最快的。
  • 首次适应算法会使得内存的低地址部分出现很多小的空闲分区，而每次分配查找时，都要经过这些分区，因此也增加了查找的开销。
• 最佳适应(Best Fit)算法：空闲分区按容量递增形成分区链，找到第一个能满足要求的空闲分区。
  • 最佳适应算法虽然称为“最佳”，但是性能通常很差，因为每次最佳的分配会留下很小的难以利用的内存块，它会产生最多的外部碎片。
• 最坏适应(Worst Fit)算法：又称最大适应(Largest Fit)算法，空闲分区以容量递减的次序链接。找到第一个能满足要求的空闲分区，也就是挑选出最大的分区。
  • 最坏适应算法与最佳适应算法相反，选择最大的可用块，这看起来最不容易产生碎片，但是却把最大的连续内存划分开，会很快导致没有可用的大的内存块，因此性能也非常差。
• 邻近适应(Next Fit)算法：又称循环首次适应算法，由首次适应算法演变而成。不同之处是分配内存时从上次查找结束的位置开始继续查找。

我们可以看到，在连续内存分配策略下，无论怎样都不可避免的产生外部碎片。外部碎片的一个可能解决方案就是：允许进程的逻辑地址空间是不连续的，这样只要物理内存是空闲的，不论多大都可以使用。这就是我们后面要介绍的分段、分页等内存管理机制。

分段管理

段式管理方式按照用户进程中的自然段划分逻辑空间。例如，用户进程由主程序、两个子程序、栈和一段数据组成，于是可以把这个用户进程划分为5个段，每段从0 开始编址，并分配一段连续的地址空间（段内要求连续，段间不要求连续，因此整个作业的地址空间是二维的）。这种情况下，CPU逻辑地址到物理地址的映射依赖段表来实现。段表的每个条目都有段基地址和段界限。段基地址包含该段在内存中的开始物理地址，而段界限指定该段的长度。

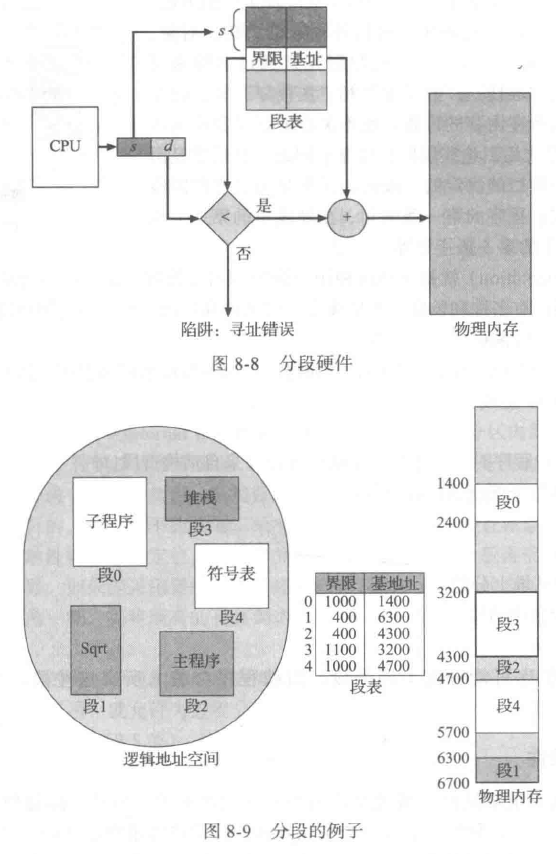

下图展示了操作系统中的分段硬件和分段例子：

在上图分段的例子中，比如段2长度为400，基地址偏移为4300，那么对于段2字节53的逻辑地址会被映射成偏移量为4353的物理地址。

分页管理

到这里，就需要提一下“虚拟内存”的概念了。在虚拟内存场景下，程序中使用的地址（也就是CPU中看到的地址）是虚拟的，并不是真实物理地址。为什么要有虚拟内存呢？主要有下面这几点好处：

1. 所有进程有自己独立的、一致的地址空间，每个进程都认为自己在独占整个单机资源；
2. 方便内存管理，不同进程的空间相互独立，由操作系统协调管理，程序员不需要关心自己使用的具体内存地址；
3. 提高内存利用率，可以对内存进行分页管理，从而让将不连续的物理内存分配给进程使用。

其实在前面提到的连续内存分配、段式分配中，已经有了虚拟内存的影子。前面我们都提到地址类型有2种，逻辑地址和物理地址，这里的逻辑地址其实就是虚拟地址。只不过在连续内存分配和段式内存分配中，虚拟地址和物理地址之间的映射非常简单。

本节，我们重点看下如何利用虚拟内存技术实现内存的分页管理。

在分页管理中，将物理内存划分成固定大小的块，称为页帧；将逻辑内存也划分成同样大小的块，称为页面。当进程需要使用内存时，我们一页一页的给它分配内存。

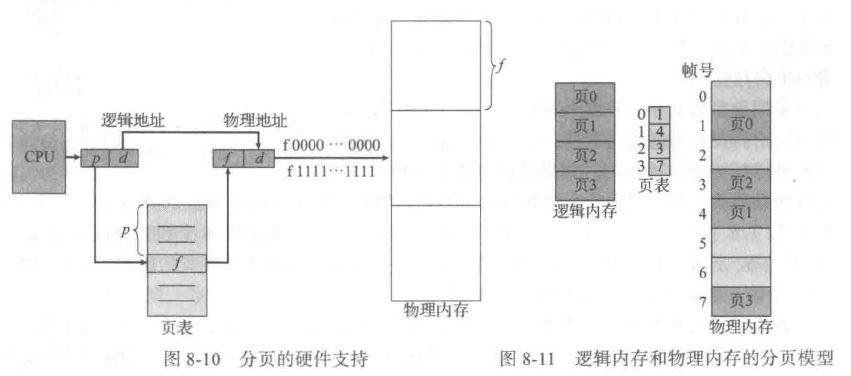

分页需要下图所示的分页硬件进行支持：

CPU中使用的逻辑地址由页码和页偏移两部分组成，页码作为页表的索引，找到对应表项后和页偏移组合到一起，构成物理地址。

分页硬件

页表的硬件实现方法很多，最简单的一种方法是：将页表作为一组专用的寄存器来实现，可以高效地进行分页地址转换。

但是现代计算机基本都允许创建非常大的页表，在这些机器中使用寄存器来实现页表就不可行了，需要将页表放到内存中。在这种设计下，CPU访问内存需要下面这些步骤：

1. 先到页表基地址寄存器中查询页面的内存地址；
2. 然后到存储在内存中的页表查询表项，得到所需数据的物理地址。

因此，一次数据获取，需要访问两次内存，也就是说访问速度减半了，大大降低了系统效率。这个问题的解决方案，用一种我们非常常用的技术就可以解决，那就是缓存！

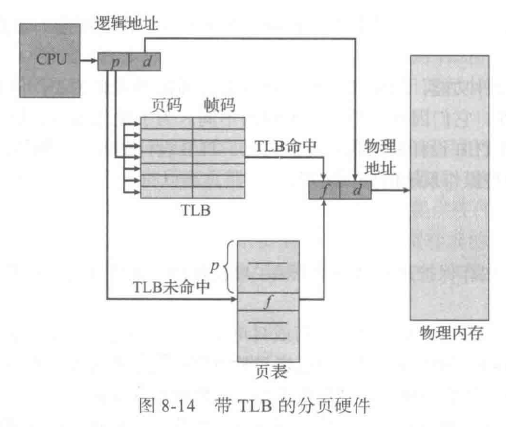

操作系统利用TLB（转换缓冲区）来缓存部分页表信息，TLB用的是高速缓存，访问速度非常快。TLB的使用方法如下：

1. TLB中只包含少数页表条目；
2. CPU产生一个逻辑地址后，将页码发给TLB；
3. TLB如果发现自己存储了该条目，将其直接返回给CPU；
4. 如果页码不在TLB中，那么就需要访问页表去查找页信息。

由于程序具有空间局部性原理，实际应用中，TLB的命中率是比较高的。

页表结构

前面讨论的简单分页方式，看似没什么问题，其实存在着空间上的缺陷！

因为操作系统是可以同时运行非常多的进程的，那这不就意味着页表会非常的庞大。

在 32 位的环境下，虚拟地址空间共有 4GB，假设一个页的大小是 4KB（2^12），那么就需要大约 100 万 （2^20） 个页，每个「页表项」需要 4 个字节大小来存储，那么整个 4GB 空间的映射就需要有 4MB 的内存来存储页表。

这 4MB 大小的页表，看起来也不是很大。但是要知道每个进程都是有自己的虚拟地址空间的，也就说都有自己的页表。

那么，100 个进程的话，就需要 400MB 的内存来存储页表，这是非常大的内存了，更别说 64 位的环境了。

因此我们需要效率更高的页表结构。

多级页表

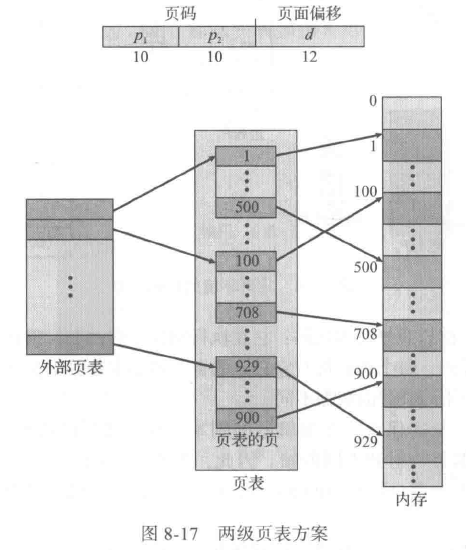

多级页表用的是一种分层思想：把原来大的页表分成多个小的页表，比如对于一个包含100万表项的大页表，我们对这个大页表进行再分页。下图展示了一个二级页表方案：

对于32位逻辑地址空间和4K大小的页，一个逻辑地址被分成20位页码和12位页偏移。这种设计下，因为对页表进行了再分页，所以20位的页码又被分成了10位页码和10位页偏移。

你可能会问，分了二级表，映射 4GB 地址空间就需要 4KB（一级页表）+ 4MB（二级页表）的内存，这样占用空间不是更大了吗？

当然如果 4GB 的虚拟地址全部都映射到了物理内存上的话，二级分页占用空间确实是更大了，但是，我们往往不会为一个进程分配那么多内存。

网上很多说法都是粘贴自下面这段话，我感觉很难理解：

其实我们应该换个角度来看问题，还记得计算机组成原理里面无处不在的局部性原理么？

每个进程都有 4GB 的虚拟地址空间，而显然对于大多数程序来说，其使用到的空间远未达到 4GB，因为会存在部分对应的页表项都是空的，根本没有分配，对于已分配的页表项，如果存在最近一定时间未访问的页表，在物理内存紧张的情况下，操作系统会将页面换出到硬盘，也就是说不会占用物理内存。

如果使用了二级分页，一级页表就可以覆盖整个 4GB 虚拟地址空间，但如果某个一级页表的页表项没有被用到，也就不需要创建这个页表项对应的二级页表了，即可以在需要时才创建二级页表。做个简单的计算，假设只有 20% 的一级页表项被用到了，那么页表占用的内存空间就只有 4KB（一级页表） + 20% * 4MB（二级页表）= 0.804MB，这对比单级页表的 4MB 是不是一个巨大的节约？

那么为什么不分级的页表就做不到这样节约内存呢？我们从页表的性质来看，保存在内存中的页表承担的职责是将虚拟地址翻译成物理地址。假如虚拟地址在页表中找不到对应的页表项，计算机系统就不能工作了。所以页表一定要覆盖全部虚拟地址空间，不分级的页表就需要有 100 多万个页表项来映射，而二级分页则只需要 1024 个页表项（此时一级页表覆盖到了全部虚拟地址空间，二级页表在需要时创建）。

我是这样理解的：

• 在单级页表下，假设进程的逻辑空间为1~10000，那么进程用到的虚拟页号可能是0、1、2，也可能是1034、1035之类的，因此为了能够随机访问，你的表项必须包含1 ~ 10000所有逻辑页，尽管其中可能有很大一部分逻辑页并没有和物理页相对应。

• 多级页表下，假设每个页表能存1000个表项，这样我一级页表中有10个表项，二级页表有10个页，每个页中分别是1~1000、1001 ~ 2000以此类推。如果进程用到1、1001、 2001 ··· ··· 9001这些逻辑页，那么所有二级页表都要被创建。此时使用多级页表，占用的内存空间反而更大。

  但是考虑到程序局部性原理，进程用到的逻辑地址往往都是连续或距离相近的。那么这种情况下进程用到的逻辑页可能是30~130,500 ~ 850。这种情况，如果使用二级页表我们是不是只要建立页号为1~1000的那个二级页表就行了？原来需要10000个表项，现在只要1000个表项就够用了。

总的来说，二级页表能够节约内存的核心有两个：程序的局部性原理；程序用到的实际内存可能远小于可用的逻辑内存。

其他结构

除了多级页表外，还有很多其他页表结构，比如哈希页表、倒置页表，本文不作详细介绍了。

段页式管理

内存分段和内存分页并不是对立的，它们是可以组合起来在同一个系统中使用的，那么组合起来后，通常称为段页式内存管理。

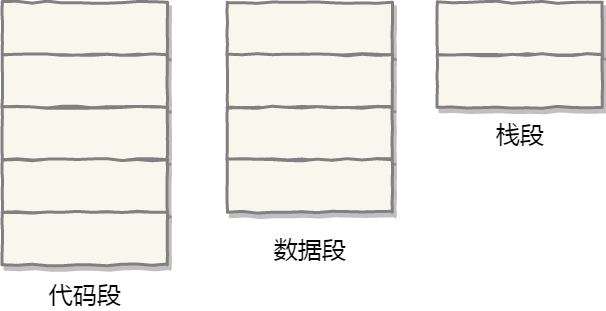

段页式内存管理实现的方式：

• 先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；
• 接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页；

这样，地址结构就由段号、段内页号和页内位移三部分组成。

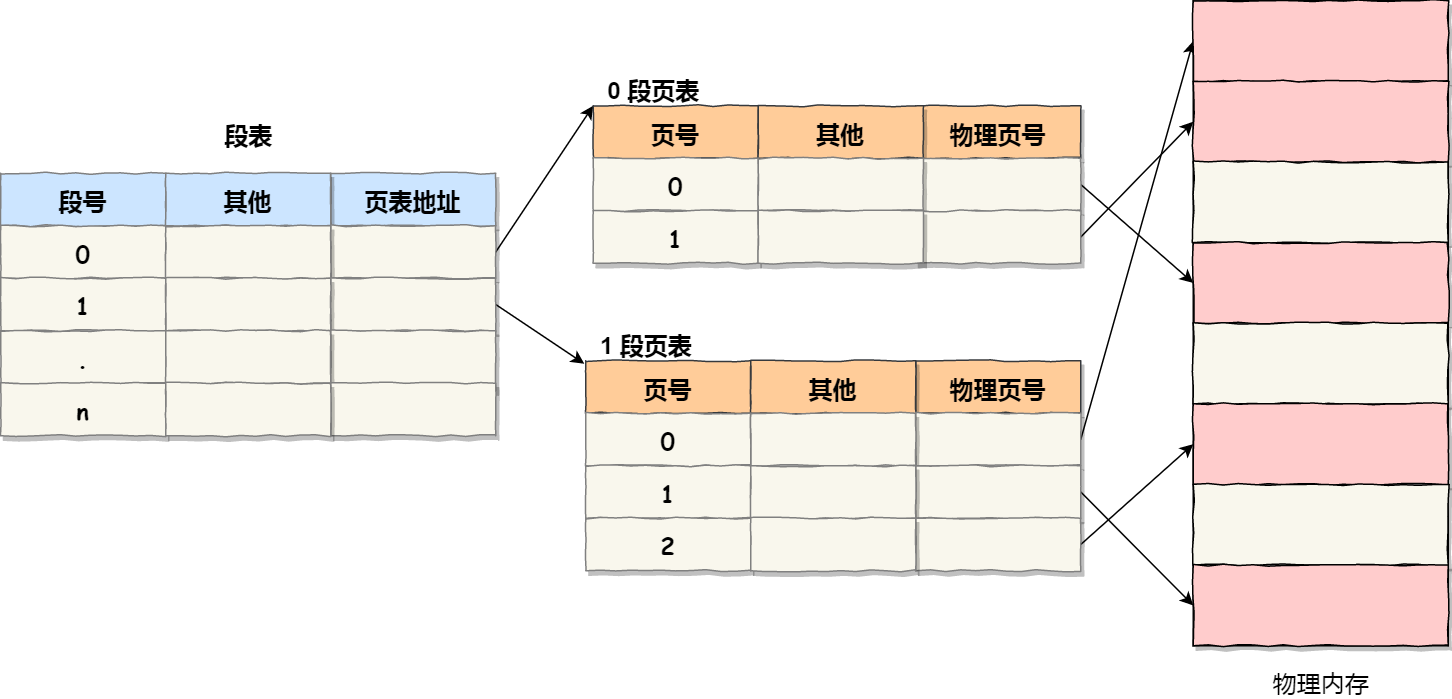

用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号，如图所示：

段页式地址变换中要得到物理地址须经过三次内存访问：

• 第一次访问段表，得到页表起始地址；
• 第二次访问页表，得到物理页号；
• 第三次将物理页号与页内位移组合，得到物理地址。

可用软、硬件相结合的方法实现段页式地址变换，这样虽然增加了硬件成本和系统开销，但提高了内存的利用率。

页面置换

现代操作系统基本都采用动态内存加载和虚拟内存技术，即：

• 动态加载：每个进程需要用到内存时再分配，需要多少分配多少，而不是一开始就把程序完全加载到内存中；
• 虚拟内存：将逻辑内存和物理内存分开，程序不受物理内存可用量的限制。

这两种技术会带来一个问题：进程需要申请内存时，内存中没有空闲的页帧，此时就需要从内存中置换出一些暂时用不到的页。本节重点要介绍的就是发生缺页时系统中的页面置换算法。

缺页中断

在了解内存页面置换算法前，我们得先谈一下缺页异常（缺页中断）。

当 CPU 访问的页面不在物理内存时，便会产生一个缺页中断，请求操作系统将所缺页调入到物理内存。那它与一般中断的主要区别在于：

• 缺页中断在指令执行「期间」产生和处理中断信号，而一般中断在一条指令执行「完成」后检查和处理中断信号。
• 缺页中断返回到该指令的开始重新执行「该指令」，而一般中断返回回到该指令的「下一个指令」执行。

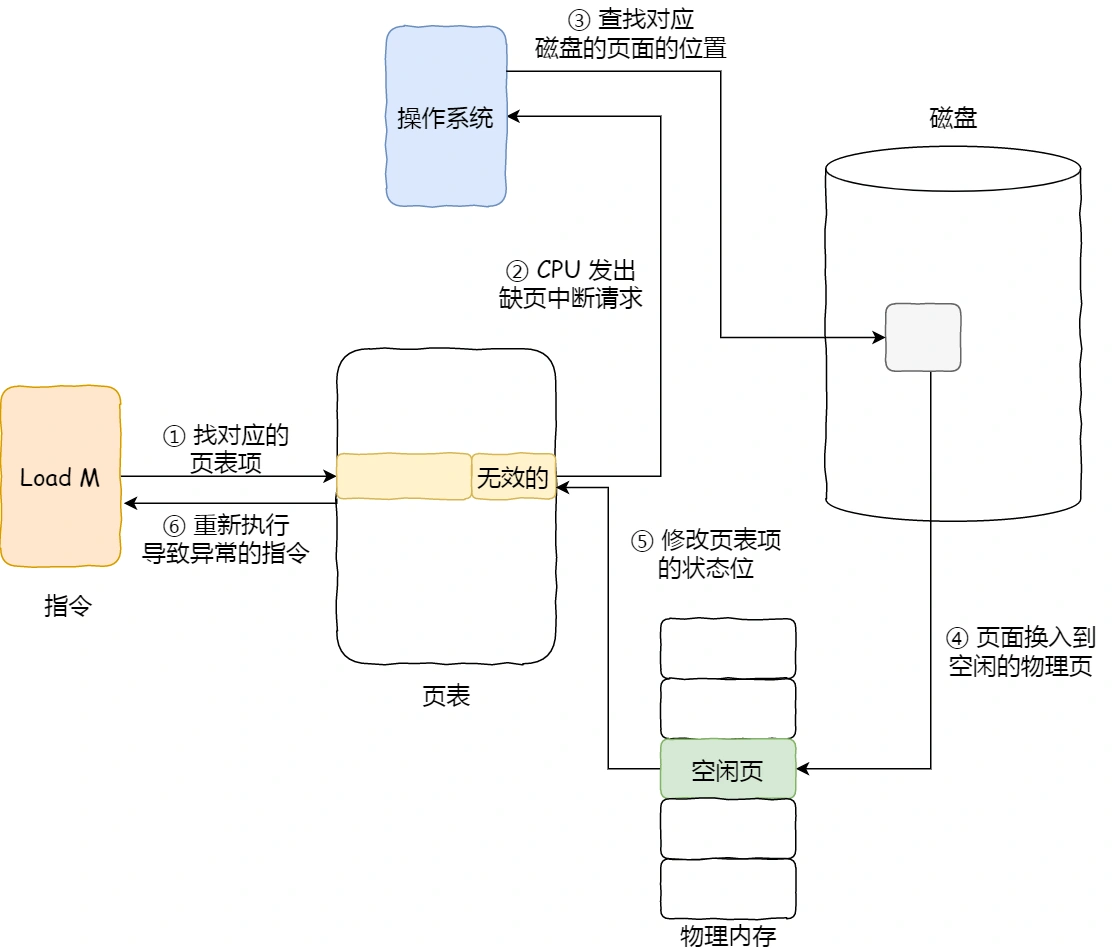

我们来看一下缺页中断的处理流程，如下图：

上面所说的过程，第 4 步是能在物理内存找到空闲页的情况，那如果找不到呢？

找不到空闲页的话，就说明此时内存已满了，这时候，就需要「页面置换算法」选择一个物理页，如果该物理页有被修改过（脏页），则把它换出到磁盘，然后把该被置换出去的页表项的状态改成「无效的」，最后把正在访问的页面装入到这个物理页中。

这里提一下，页表项通常有如下图的字段：

那其中：

• 状态位：用于表示该页是否有效，也就是说是否在物理内存中，供程序访问时参考。
• 访问字段：用于记录该页在一段时间被访问的次数，供页面置换算法选择出页面时参考。
• 修改位：表示该页在调入内存后是否有被修改过，由于内存中的每一页都在磁盘上保留一份副本，因此，如果没有修改，在置换该页时就不需要将该页写回到磁盘上，以减少系统的开销；如果已经被修改，则将该页重写到磁盘上，以保证磁盘中所保留的始终是最新的副本。
• 硬盘地址：用于指出该页在硬盘上的地址，通常是物理块号，供调入该页时使用。

虚拟内存管理流程

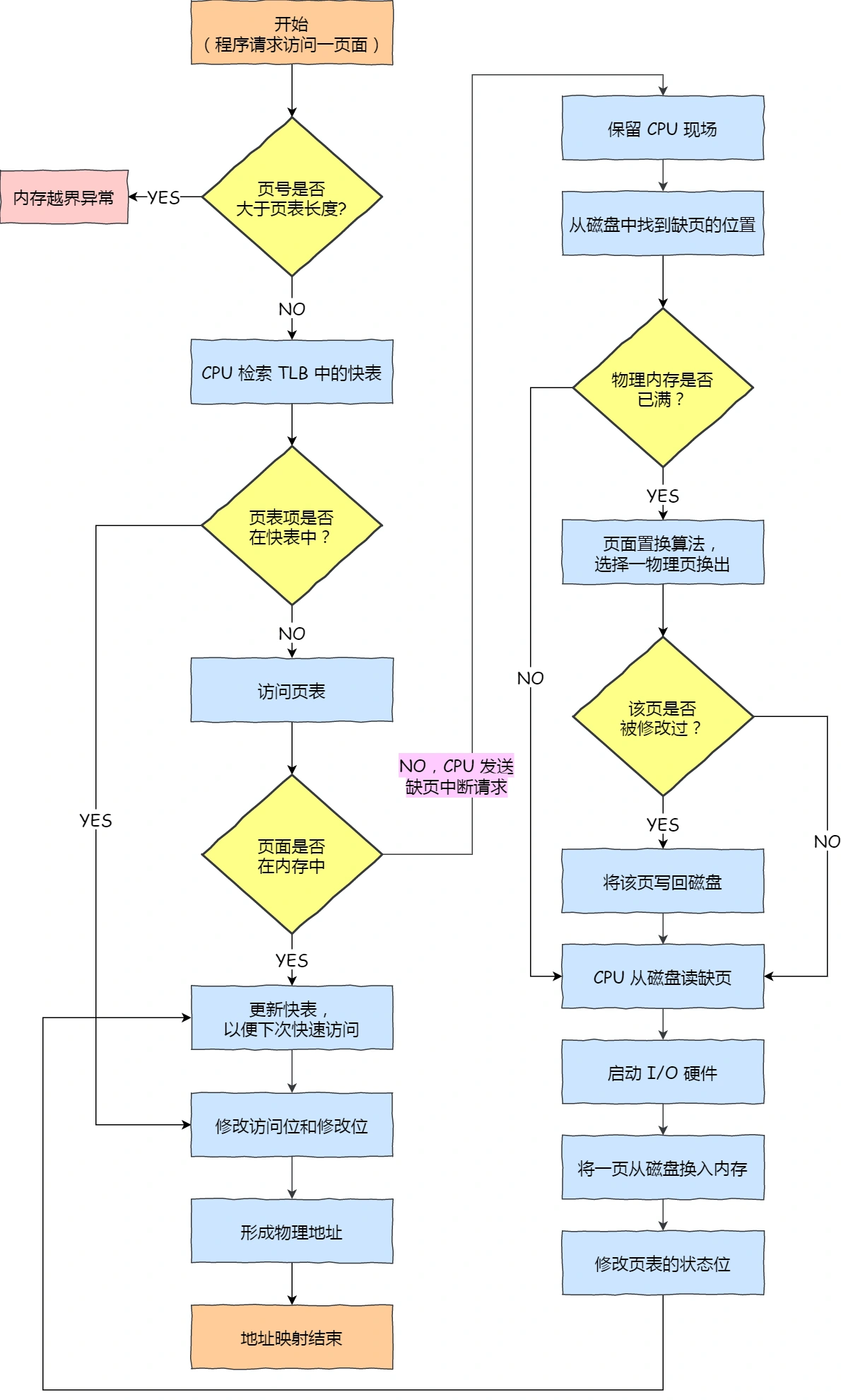

下图展示了虚拟内存管理的整个流程：

所以，页面置换算法的功能是，当出现缺页异常，需调入新页面而内存已满时，选择被置换的物理页面，也就是说选择一个物理页面换出到磁盘，然后把需要访问的页面换入到物理页。

那其算法目标则是，尽可能减少页面的换入换出的次数，常见的页面置换算法有如下几种：

• 最佳页面置换算法（OPT）
• 先进先出置换算法（FIFO）
• 最近最久未使用的置换算法（LRU）
• 时钟页面置换算法（Lock）
• 最不常用置换算法（LFU）

页面置换算法

1. 最佳页面置换算法

   思路：置换在未来最长时间不访问的页面，计算 内存中每个逻辑页面“下一次”访问时间，然后选择未来最长时间不访问的页面。

   特点：实际应用中无法实现，因为你不知道未来时间会用到哪些页，通常用来衡量其他页置换算法的效率。

2. 先进先出

   思路：把在内存中驻留时间最长的页换出去。

   特点：简单，但是性能差。

3. LRU

   思路：把最长时间没被访问的页面换出去。

   特点：性能不错，但是要维护额外信息，开销比较大。

4. 时钟页面置换算法（第二次机会算法）

   思路：类似FIFO，所有页放在一起构成一个环形链表，指针指向下一个可能被置换的页，当需要置换页面时作如下判断：

   • 如果指针所指向的页，访问位为0，就淘汰该页面；
   • 如果指针所指向的页，访问位为1，将访问位设成0，指针向前移动到下一个节点。

5. 最不常用算法

   思路：淘汰在一段时间内访问次数最少的页面。

   特点：性能可能不错，但是也会有比较大的额外开销。

参考资料

1. https://zhuanlan.zhihu.com/p/141602175

2. https://developer.aliyun.com/article/636086

3. https://xiaolincoding.com/os/3_memory/vmem.html

4. https://xiaolincoding.com/os/5_schedule/schedule.html

5. 《操作系统概念》
