InnoDB数据的存储

我们知道MySQL可以分成两层，数据的读取和写入工作是由底层存储引擎负责的。本文主要介绍InnoDB底层是如何存放数据的。

1 InnoDB逻辑存储结构

如下图所示，InnoDB中所有数据都被逻辑地存放在一个空间，称之为表空间。表空间又由段、区、页组成。

• 表空间

  默认情况下，InnoDB将所有表都放在同一个表空间，也可以通过参数innodb_file_per_table，将每张表放到一个单独表空间。

• 段

  表空间由各个段组成，常见的段有数据段、索引段、回滚段等。在InnoDB中，数据是存放在主键B+树索引的叶子节点中，因此数据段即为B+树索引叶子节点，索引段即为B+树索引非叶子节点。

• 区

  区是由连续页组成的空间，任何情况下区的大小都固定为1MB。默认情况下InnoDB页大小为16KB，因此1个区有64个连续页。需要注意的一点是，在每个段开始的时候，先用32个页大小的碎片页来存放数据，在使用完这些碎片页之后才申请64个连续页。这样做的目的在于，对于一些小表来说，可以节省磁盘空间。

• 页

  页是InnoDB磁盘管理的最小单位，InnoDB中每个页默认大小为16KB。InnoDB中常见的页类型有：数据页、undo页、系统页、事务缓存页、插入缓冲位图页、插入缓冲空闲列表页、未压缩的二进制大对象页、压缩的二进制大对象页。

• 行

  InnoDB是面向行存储的，即页中的数据是逻辑上一行接一行排列的，实际上是通过链表相连。

2 InnoDB行记录格式

InnoDB提供Compact和Redundant两种格式来存放行记录数据。Redundant是为了兼容以前版本而保留的，在MySQL5.1之后默认的行格式是Compact。

2.1 Compact行记录格式

Compact是MySQL5.0中引入的，其设计目标在于高效地存储数据（一个页中存放的行数据越多，越高效）。

• 变长字段长度列表**：列长度小于255字节，用1字节表示，若大于255字节，用2字节表示。它有一下特点：

  • 逆序存放，比如值为01 04 03分别表示第3、2、1列边长字段占用字节数为1、4、3个字节。
  • 变长字段的值为NULL，长度列表里面不会记录其字节数为0。

  问题：怎么知道什么时候1字节表示1列，什么时候2字节表示1列？

  详情可看文末。

• NULL标志位：通常大小为1字节，将所有没有被NOT NULL修饰的列放到一起（节约空间），然后和标志位二进制值一一对应，二进制值为1，代表该列值为NULL，为0，代表不为NULL。需要注意的是，这里也是逆序存放。下面看一个例子：一张表有4列，第2列被NOT NULL修饰，此时他们和NULL标志位的对应关系如下图所示：



• 记录头信息：一共占用40字节空间，如下表所示：



• 真实数据列

  • 隐藏列：InnoDB的每张表都默认被添加了一些隐藏列：db_row_id，db_trx_id和db_roll_ptr，分别表示行ID，事务ID和回滚指针。如果用户建表时指定了表主键，则不会创建db_row_id隐藏列。这3个隐藏列放在真实数据列的最前面。

  • NULL值：如果某字段数据为NULL，则不被存储。

  • char(M)：指定字符数的字段，如果真实数据长度不够，会用0x20填充。还需要注意的一点是，如果char字段采用的是变长编码字符集时，该列占用的字节数会被加到变长字段长度列表，并且char(M)至少占用M个字节，即char(10)使用utf8字节符集时，该列存储的数据占用的字节长度范围为10~30。

    即使我们向该列中存储一个空字符串也会占用10 字节，这主要是希望在将来更新该列时， 在新值的字节长度大于旧值的字节长度但不大于10 个字节时，可以在该记录处直接更新，而不是在存储空间中再重新分配一个新的记录空间，导致原有的记录空间成为所谓的碎片。

2.2 Redundant 行记录格式

Redundant是MySQL5.0之前使用的一种行格式，其结构如下图所示：

• 字段长度偏移列表：1个或2个字节长度，它和Compact相比有2处不同：

  • 没有“变长”两个字，也就是说所有列的长度信息都会存储在这里
  • 多了“偏移”两个字，它存储的时各个字段的偏移量，字段长度需要计算两个偏移量之间的差值获取

  问题：什么时候1个字节，什么时候2个字节？

  • 当记录的真实数据占用的字节数不大于127，每个列对应的偏移量占1个字节

    为什么是127，不是225？因为最高位被看作NULL标志位，如果为1，表示该列为NULL。

  • 当记录的真实数据占用的字节数大于127，不大于32767，每个列对应的偏移量占2个字节

  • 有没有记录的真实数据大于3 2767 的情况呢？有， 不过此时记录的一部分已经存放到了所谓的溢出页中。

  问题：那怎么知道用的是1字节表示长度还是2字节表示长度呢？

  记录头中有一个1byte_offs_flag属性，1表示使用1字节，0表示使用2字节。

• 记录头信息：一共48个字节



• 真实数据

  • Null值的处理：varchar不占用空间，char占用，用0x00填充。
  • char(M)：无论是定长字符集还是变长字符集，char(M)占用的空间是M乘以该字符集下每个字符最多占用字节数。比如对于utf8字符集，char(10)直接占用30字节空间。

2.3 行溢出数据的存储

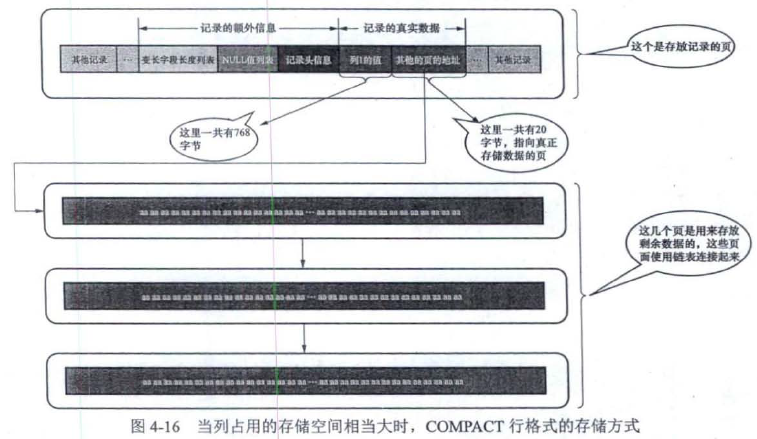

InnoDB的页大小是16KB，也就是16384个字节，如果一行记录中某列占用字节数大于16284，那么这一页空间连一行数据都存不下。因此，对于占用存储空间非常多的列需要单独存储。对于Compact和Redundant类型，溢出列的记录方式如下图所示：

如上图所示，该行记录只存储溢出列前768个字节，其余数据放到其他页中存储，然后用20字节的指针指向页地址。

那么什么时候列会产生溢出呢？通过简单的计算可以得出溢出的临界点为8099，即列空间大小小于8099不会溢出，如果大于等于8099就会溢出。

2.4 Compressed和Dynamic行记录格式

我现在使用的MySQL 版本是5.7，其默认行格式就是DYNAMIC 。 这两个行格式与COMPACT 行格式挺像，只不过在处理溢出列的数据时有点儿分歧：它们不会在记录的真实数据处存储该溢出列真实数据的前768 字节，而是把该列的所有真实数据都存储到溢出页中，只在记录的真实数据处存储20 字节大小的指向溢出页的地址(当然，这20 字节还包括真实数据占用的字节数)。如下图所示：

总之，Redundant是一种比较原始的行格式，它是非紧凑的，而compact、dynamic和compressed行格式是较新的，它们是紧凑的（即占用空间小）。

3 InnoDB数据页结构

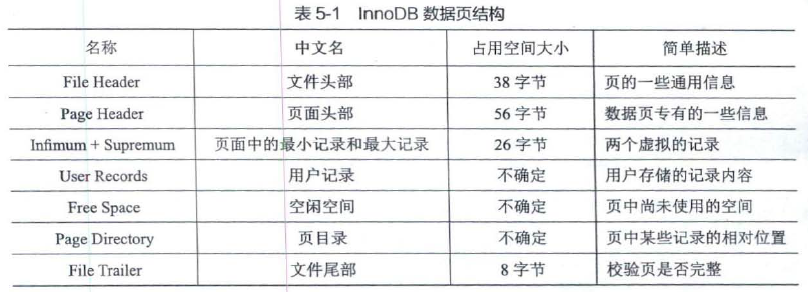

如上图所示，一个InnoDB数据页大致可以分成7个部分，下表简单描述了这些部分的大致功能：

3.1 File Header

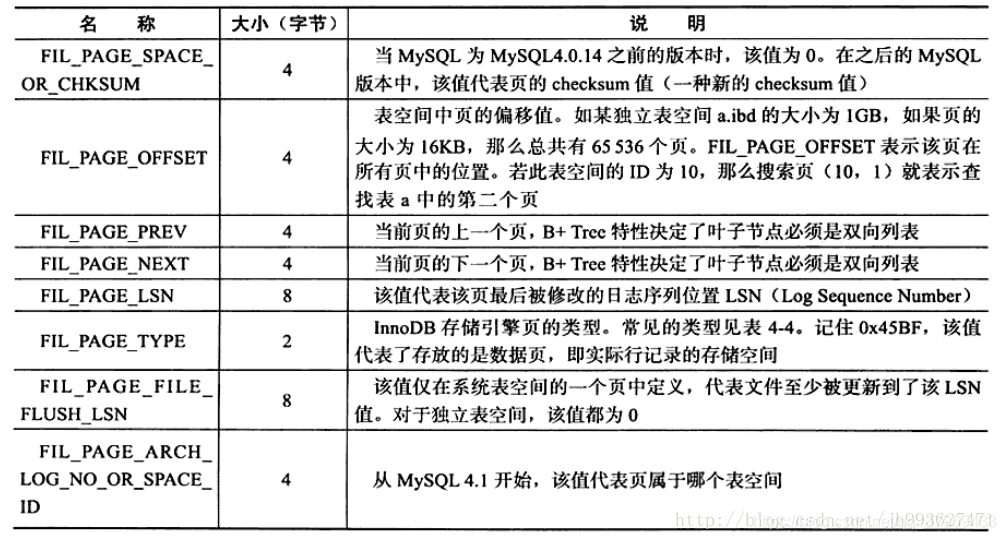

File Header用来记录页的一些头信息，8个部分，共占用38个字节。

3.2 Page Header

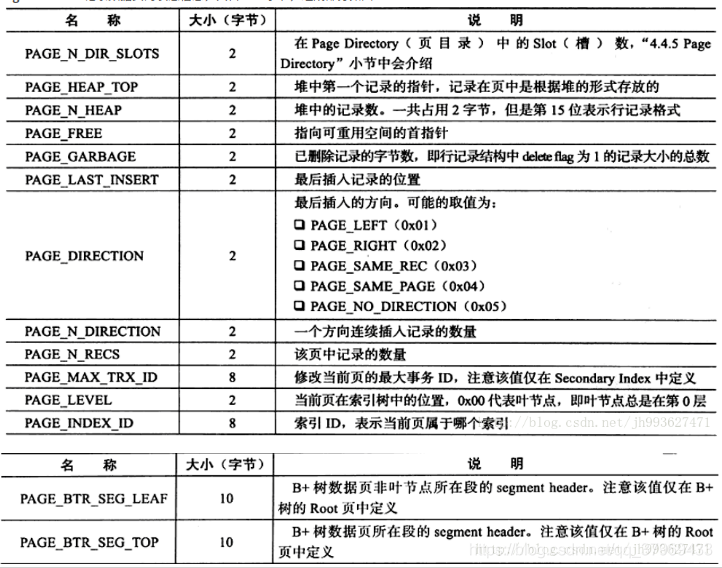

Page Header里面存放一些页的状态信息，有14个部分，共占用56个字节。

3.3 Infimum和Supremurm记录

在InnoDB中，每各页中会有两个虚拟记录，用来限定记录的边界，即最小、最大记录。页面中任何记录的主键值都大于Infimum记录，都小于suprememurm记录。因此这两条伪记录分别处于记录链表的头部和尾部。

3.4 User Record和Free Space

• User Record：即存储行记录的内容，所有记录链表相连

• Free Space：即空闲空间，所有空闲空间也是个链表数据结构。一条记录被删除后，该空间会被加入到空闲列表中。

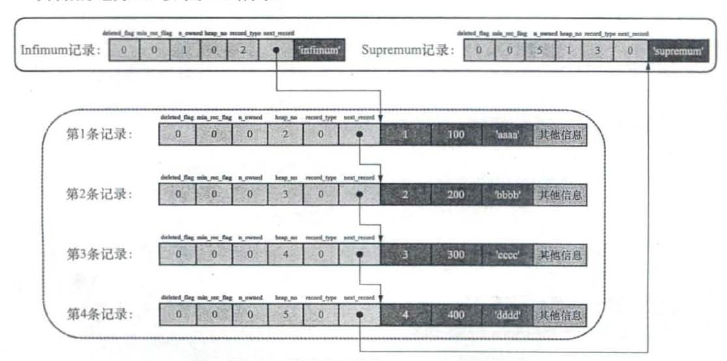

  下图展示了页中每条记录的存放方式：



从上图可以看出，记录按照主键从小到大形成了一个单向链表。

3.5 Page directory

从名字就可以看出来，这部分存放的时一个目录。从前面我们知道，所有记录是通过链表主键递增顺序一个个串在一起的，因此要查找某个记录，就需要顺序遍历链表。

Page目录存在的目的就是，帮助我们根据行记录的逐渐，快速定位该条记录所在位置。

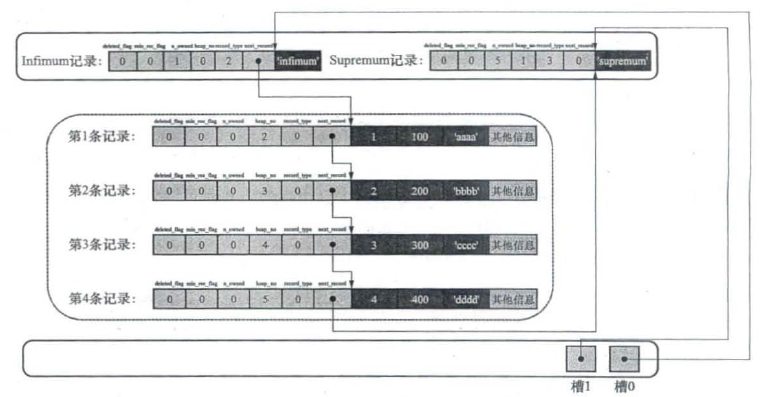

Page 目录中存在很多指向页中记录的指针，这个指针称之为槽，如下图所示：

上图中有2个槽，槽将所有记录分成了两组，槽指向的是分组中主键值最大的那条记录，即分组的最后一条记录。关于槽，有以下几点需要注意：

• 槽中记录的时地址偏移量，而不是绝对地址。
• 槽指向的记录中n_owned数值为该分组中记录总数，分组中其余记录的n_owned值为0。
• 每个槽占用2字节，按照对应记录的大小顺序排列。槽对应记录的主键越小，它的位置越靠近File Trailer。

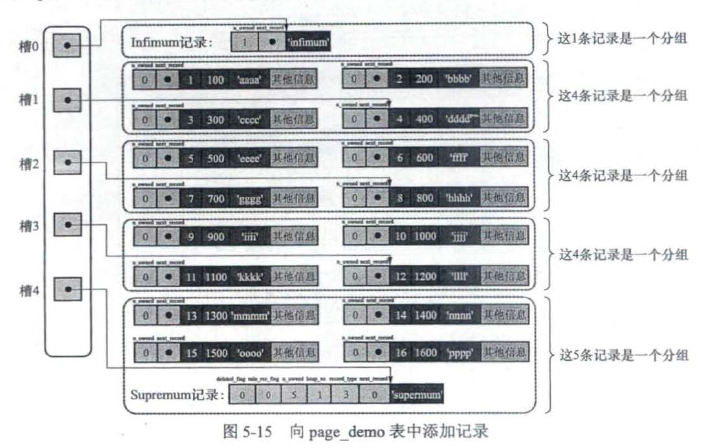

下图展示了一个记录数更多的示例：

当需要查找某条记录时，先通过二分法确定该记录所在分组对应的槽，然后遍历该分组中的记录。

3.6 File Trailer

InnoDB的数据是存储在磁盘上的，但是磁盘速度太慢了，需要以页为单位把数据加载到内存中处理。如果该页在内存中被修改了，那么在修改后的某个时间还需要把数据刷新到磁盘中。

但是，如果刷新过程中，断电了咋办？为了检测页的完整性，InnoDB在页的末尾增加了File Trailer部分（8个字节），可以分成2部分：

• 前4个字节：代表页的校验和。

  这个部分与File Header 中的校验和相对应.每当一个页面在内存中发生修改时，在刷新之前就要把页面的校验和算出来。因为File Header 在页面的前边，所以File Header 中的校验和会被首先刷新到磁盘，当完全写完后，校验和也会被写到页的尾部.如果页面刷新成功，则页首和页尾的校验和应该是一致的。如果刷新了一部分后断电了，那么File Header 中的校验和就代表着己经修改过的页，而Fi1e Trai1er 中的校验和代表着原先的页， 二者不同则意味着刷新期间发生了错误。

• 后4个字节：最后修改时对应的LSN的后4个字节。正常情况下应该与File Header 部分的FIL_PAGE_LSN 的后4 字节相同。

4 拓展问题

1. Compact行记录格式下，如何确定“变长字段长度列表”长度是1字节还是2字节？

   用1字节还是2字节来表示变长字段的真实数据占用的字节数， InnoDB 有它的一套规则。为了更清楚的描述这套规则，我们引入W、M和L这几个符号：

   • W：表示所使用的字符集中，一个字符最多占用W个字节。对于utf8字符集，W就是3；对于gbk字符集，W就是2；对于ascii字符集，W就是1。
   • M：字段类型VARCHAR(M)中的M，表示最多存储M个字符。
   • L：该字段实际存储的字符串占用的字节数。

   判断1字节还是2字节的规则如下：

   • 如果$M\times W\leq 255$，那么使用1字节

   • 如果$M\times W > 255$，分两种情况

     • 如果$L\leq 127$，则用1字节来表示真实数据占用的字节数
     • 如果$L>127$，则用2字节来表示真实数据占用的字节数

     问什么是127？因为如果用2字节表示长度，对于某个字节怎么知道它是一个字段长度还是半个字段长度？如果该字节第一位为0，说明该字节表示的是完整字节段长度，否则说明它表示的是半个字段长度。

   **总之：**如果变长字段允许存储的最大字节数$M\times W$超过255，并且真实数据占用的字节数L超过127，则使用2字节表示真实数据占用的字节数，否则使用1字节。
